انتخاب استراکچر زمینی ثابت پنل خورشیدی می تواند ستون فقرات پروژه شما باشد؛ تصمیمی که مستقیماً بر بازدهی ۲۵ ساله و ایمنی سرمایه گذاری شما تأثیر می گذارد. بسیاری از پروژه ها به دلیل انتخاب نادرست سازه، با مشکلاتی مانند کاهش راندمان، خوردگی زودهنگام و هزینه های نگهداری پیش بینی نشده مواجه می شوند. در این راهنمای تخصصی، به شما نشان خواهیم داد چگونه با یک انتخاب هوشمندانه، این چالش ها را به فرصت تبدیل کرده و با اطمینان کامل، پایدارترین و اقتصادی ترین سازه را برای پروژه خود انتخاب کنید.
استراکچر زمینی ثابت پنل خورشیدی چیست و چرا یک انتخاب استراتژیک است؟
در ساده ترین تعریف، استراکچر یا سازه نگهدارنده پنل خورشیدی، اسکلتی مهندسی شده است که پنل های خورشیدی را با یک زاویه بهینه و ثابت نسبت به تابش خورشید نگه می دارد. وظیفه اصلی این سازه، تضمین پایداری و ایمنی پنل ها در برابر انواع نیروهای محیطی مانند باد، برف، و حتی زلزله است. اما چرا مدل “زمینی ثابت” یک انتخاب استراتژیک محسوب می شود؟
مزایای کلیدی استراکچر ثابت زمینی
- هزینه اولیه پایین تر: به دلیل عدم وجود قطعات متحرک، موتور و سیستم های کنترلی پیچیده، هزینه سرمایه گذاری اولیه این سازه ها به مراتب کمتر از سیستم های ردیاب خورشیدی (Tracker) است.
- نگهداری ساده و کم هزینه: این سازه ها تقریباً به نگهداری نیاز ندارند. نبود قطعات متحرک به معنای عدم نیاز به روغن کاری، تعمیر موتور یا تعویض قطعات الکترونیکی است که هزینه های عملیاتی (O&M) را به شدت کاهش می دهد.
- استحکام و پایداری بسیار بالا: طراحی ساده و یکپارچه، این استراکچرها را به گزینه ای فوق العاده مقاوم در برابر شرایط جوی نامساعد، به ویژه در مناطقی با بادهای شدید یا بارش برف سنگین، تبدیل می کند.
- سرعت نصب بالاتر: فرآیند مونتاژ و نصب این سازه ها به دلیل سادگی طراحی، سریع تر است که به کاهش هزینه های اجرایی پروژه کمک می کند.

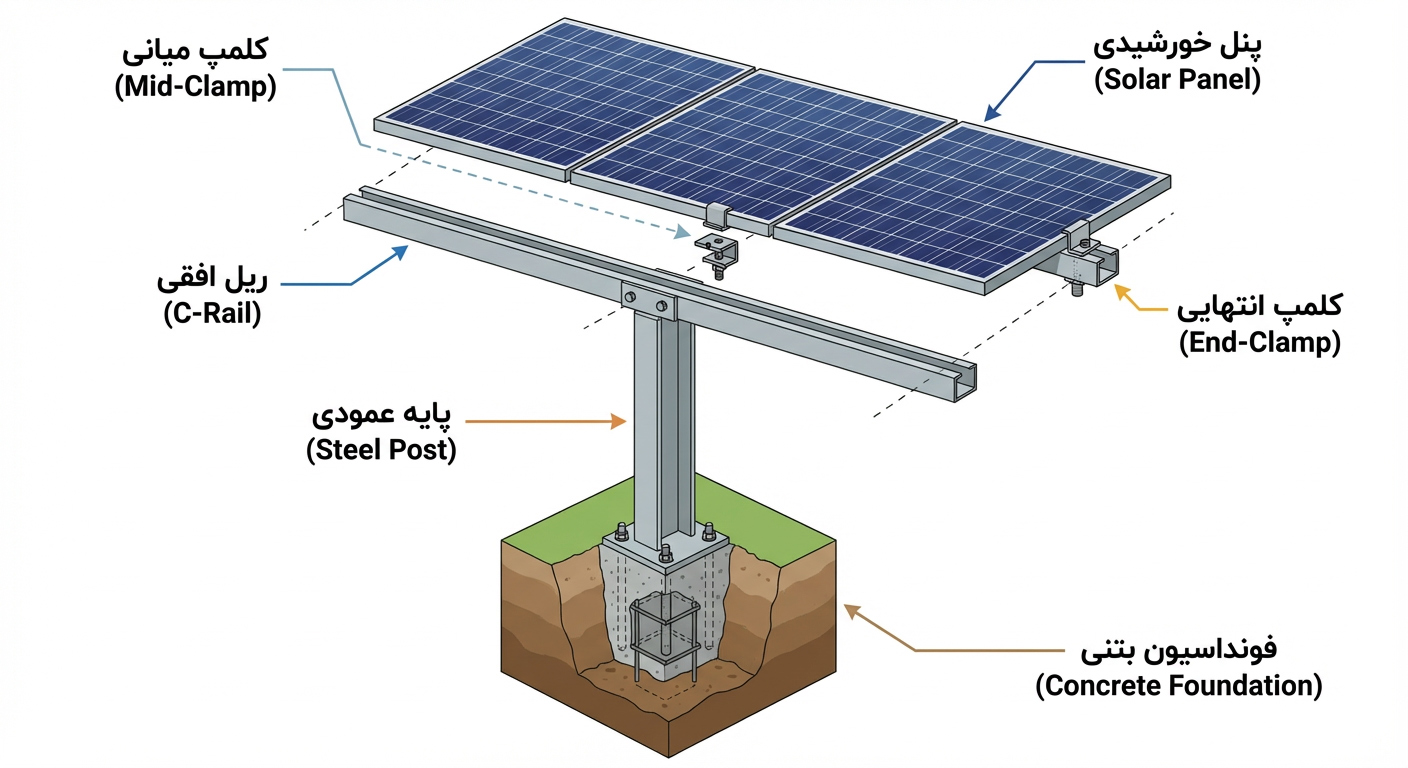

آناتومی و اجزای اصلی یک استراکچر زمینی ثابت
برای درک بهتر عملکرد این سازه ها، بهتر است با اجزای اصلی تشکیل دهنده آن آشنا شویم:
- فونداسیون (Foundation): این بخش، پایه و اساس پایداری کل سازه است و بار را به زمین منتقل می کند. بسته به نوع خاک و شرایط پروژه، از انواع مختلفی مانند فونداسیون بتنی درجا، بتنی پیش ساخته، شمع کوبی (Pile) و یا پیچ زمینی (Ground Screw) استفاده می شود.
- پایه ها و ستون ها (Legs & Columns): این قطعات عمودی، اسکلت اصلی سازه را تشکیل داده و ارتفاع لازم برای قرارگیری پنلها را فراهم می کنند.
- ریل ها (Rails): پروفیل های افقی (و گاهی عمودی) هستند که پنل های خورشیدی مستقیماً روی آن ها نصب می شوند. این ریل ها معمولاً از جنس آلومینیوم یا فولاد گالوانیزه هستند.
- بست ها و اتصالات (Clamps & Fasteners): این قطعات کوچک اما حیاتی، وظیفه اتصال محکم پنل ها به ریل ها را بر عهده دارند. کلمپ های میانی (Mid Clamps) بین دو پنل و کلمپ های انتهایی (End Clamps) در ابتدا و انتهای هر ردیف پنل قرار می گیرند. جنس پیچ و مهره ها معمولاً از استنلس استیل (فولاد ضدزنگ) یا با پوشش های مقاوم به خوردگی مانند داکرومات انتخاب می شود.
جدول مقایسه متریال: فولاد گالوانیزه گرم در برابر آلومینیوم
انتخاب متریال، یکی از مهم ترین تصمیمات در طراحی استراکچر است که مستقیماً بر دوام و هزینه آن تأثیر می گذارد.
| ویژگی | فولاد با پوشش گالوانیزه گرم (Hot-Dip Galvanized) | آلومینیوم آنودایز شده (Anodized Aluminum) |
| مقاومت به خوردگی | بسیار بالا، مناسب برای اکثر مناطق آب و هوایی | عالی، ایده آل برای مناطق با رطوبت بالا و شرجی (مانند سواحل) |
| وزن | سنگین تر، نیاز به فونداسیون قوی تر و هزینه حمل بیشتر | بسیار سبک، حمل و نصب آسان تر و سریع تر |
| هزینه | اقتصادی تر و مقرون به صرفه تر | گران تر |
| استحکام مکانیکی | بسیار بالا، مناسب برای دهانه های بزرگ و بارهای سنگین | خوب، اما برای شرایط خاص نیاز به پروفیل ضخیم تر دارد |
| سازگاری محیطی | فرآیند تولید آن انرژی بر است | 100% قابل بازیافت و دوست دار محیط زیست |
راهنمای خرید و عوامل کلیدی تعیین کننده قیمت
قیمت یک استراکچر خورشیدی صرفاً یک عدد نیست، بلکه نتیجه محاسبات دقیق مهندسی است. هنگام خرید به این عوامل توجه کنید:
1. بار باد و بار برف (Wind & Snow Load): این مهم ترین عامل در طراحی است. سازه باید بر اساس حداکثر سرعت باد و میزان بارش برف در منطقه پروژه (طبق آیین نامه ها) طراحی شود. یک طراحی ضعیف می تواند منجر به فروریختن کل نیروگاه شود.
2. نوع خاک و شرایط ژئوتکنیک: نتایج آزمایش خاک مشخص می کند که چه نوع فونداسیونی برای پروژه شما مناسب است. خاک سست به فونداسیون عمیق تر و پرهزینه تری نیاز دارد.
3. جنس و ضخامت پروفیل ها: همانطور که در جدول بالا دیدیم، جنس سازه (فولاد یا آلومینیوم) و مهم تر از آن، ضخامت پروفیل های مورد استفاده، تأثیر مستقیمی بر قیمت و استحکام نهایی دارد.
4. زاویه نصب (Tilt Angle) و آرایش پنل ها: زاویه بهینه نصب بر اساس عرض جغرافیایی محل پروژه تعیین می شود تا بیشترین میزان انرژی در طول سال دریافت گردد. این زاویه بر طراحی سازه و میزان مواد مصرفی تأثیرگذار است.
5. برند سازنده و کیفیت ساخت: تولیدکنندگان معتبر، محصولات خود را بر اساس استانداردها تولید کرده و کیفیت پوشش گالوانیزه یا آنودایز را تضمین می کنند.
راهنمای گام به گام نصب و نکات نگهداری
نصب صحیح به اندازه طراحی اصولی اهمیت دارد. فرآیند کلی نصب به شرح زیر است:
- نقشه برداری و جانمایی: پیاده سازی دقیق محل قرارگیری فونداسیون ها بر اساس نقشه های اجرایی.
- اجرای فونداسیون: حفاری و اجرای فونداسیون انتخاب شده (بتن ریزی، کوبش شمع و…).
- مونتاژ اسکلت اصلی: نصب پایه ها، ستون ها و ریل ها بر روی فونداسیون.
- نصب پنل ها: قرار دادن پنل های خورشیدی روی ریل ها و محکم کردن آن ها با استفاده از کلمپ های میانی و انتهایی با گشتاور مناسب.
- اجرای سیستم ارتینگ (Earthing): اتصال تمام اجزای فلزی سازه به یکدیگر و سپس به شبکه زمین برای حفاظت از تجهیزات و افراد در برابر صاعقه و خطاهای الکتریکی.
نکات طلایی نگهداری
- بازرسی دوره ای: حداقل سالی یکبار تمام پیچ ها و اتصالات را بررسی و در صورت نیاز آچارکشی کنید.
- بررسی خوردگی: وضعیت پوشش گالوانیزه یا آنودایز را به خصوص در نقاط جوشکاری یا برشخورده بررسی کنید.
- پاکسازی محیط: از عدم وجود سایه اندازی ناشی از رشد گیاهان یا تجمع گرد و غبار در زیر پنل ها اطمینان حاصل کنید.
سوالات متداول (FAQ)
- بهترین زاویه برای نصب استراکچر ثابت در ایران چقدر است؟
- به طور کلی، زاویه بهینه برای نصب ثابت در ایران معمولاً بین ۲۵ تا ۳۵ درجه متغیر است. اما عدد دقیق باید بر اساس عرض جغرافیایی دقیق محل پروژه محاسبه شود تا تولید انرژی سالانه به حداکثر برسد.
- آیا استراکچر زمینی همیشه به فونداسیون نیاز دارد؟
- بله، قطعاً. فونداسیون وظیفه انتقال امن بارهای وارده از سازه به زمین و جلوگیری از واژگونی یا فرونشست آن را بر عهده دارد. هیچ سازه زمینی پایداری بدون فونداسیون مهندسی شده وجود ندارد.
- عمر مفید یک استراکچر گالوانیزه گرم چقدر است؟
- یک استراکچر با پوشش گالوانیزه گرم استاندارد و باکیفیت، به راحتی عمری معادل با عمر پنل های خورشیدی (یعنی ۲۵ سال و حتی بیشتر) خواهد داشت.
- تفاوت اصلی استراکچر ثابت با استراکچر متحرک (ردیاب) چیست؟
- تفاوت اصلی در بازدهی و هزینه است. استراکچرهای متحرک با دنبال کردن مسیر خورشید در طول روز، ۱۵ تا ۲۵ درصد انرژی بیشتری تولید می کنند اما هزینه اولیه، پیچیدگی و نیاز به نگهداری بسیار بیشتری دارند. سازه های ثابت، راه حلی ساده تر، ارزان تر و مستحکم تر هستند.
- آیا می توان از این استراکچرها برای پنل های جدید دو وجهی (Bifacial) استفاده کرد؟
- بله، اما طراحی باید بهینه شود. برای استفاده حداکثری از پنل های دو وجهی، استراکچر باید ارتفاع بیشتری از سطح زمین داشته باشد تا نور بازتاب شده از سطح زمین به خوبی به پشت پنل برسد.
همانطور که دیدیم، انتخاب استراکچر زمینی ثابت پنل خورشیدی فراتر از یک خرید ساده و یک تصمیم مهندسی حیاتی است. این سازه با فراهم آوردن تعادلی هوشمندانه میان هزینه، دوام و کارایی، ایمنی و بازدهی بلندمدت نیروگاه خورشیدی شما را تضمین می کند. سرمایه گذاری روی یک سازه با کیفیت، استاندارد و طراحی شده بر اساس شرایط پروژه شما، به معنای آرامش خاطر برای ۲۵ سال آینده است.
آیا برای پروژه خورشیدی خود به یک راه حل مهندسی شده و مطمئن نیاز دارید؟ همین امروز برای دریافت مشاوره تخصصی با کارشناسان ما تماس بگیرید.
