برای بسیاری از مالکان خانه، کسب و کارها و به ویژه نیروگاه های خورشیدی مقیاس بزرگ (Utility-Scale)، کلید دستیابی به حداکثر توان تولید انرژی خورشیدی نه روی سقف، بلکه روی زمین قرار دارد.
سیستم های پنل خورشیدی زمینی (Ground-Mounted Solar Systems) یک راهکار قدرتمند و انعطاف پذیر محسوب می شوند که محدودیت هایی مانند سایه اندازی سقف، جهت گیری نامناسب، یا کمبود فضا را به طور کامل برطرف می کنند.
با انتقال آرایه خورشیدی به یک فضای باز، می توان زاویه نصب (Tilt) و جهت پنل ها را به صورت کاملاً بهینه تنظیم کرد؛ موضوعی که در عمل منجر به افزایش قابل توجه راندمان و تولید انرژی می شود.
استراکچرهای زمینی صرفاً «پنل هایی روی پایه» نیستند؛ این سیستم ها سازه های مهندسی شده ای هستند که برای تحمل بار باد، برف، زلزله و شرایط محیطی سخت طراحی شده اند و یک بستر پایدار و بلند مدت برای تولید انرژی پاک فراهم می کنند.
چه مالک یک زمین وسیع در حاشیه شهر باشید، چه یک ملک روستایی بزرگ داشته باشید، و چه در حال برنامه ریزی برای اجرای یک پروژه خورشیدی تجاری یا نیروگاهی باشید، شناخت انواع استراکچر زمینی پنل خورشیدی اولین و مهم ترین گام برای تصمیم گیری آگاهانه است.
در این راهنمای جامع، همه آنچه باید بدانید را بررسی می کنیم؛ از رایج ترین انواع فونداسیون استراکچرهای زمینی گرفته تا مزایای سیستم های پیشرفته ردیاب خورشیدی .
انواع اصلی استراکچرهای زمینی پنل خورشیدی
انتخاب سیستم استراکچر زمینی مناسب مانند انتخاب پایه گذاری برای یک خانه است؛ باید قوی، پایدار و کاملاً مناسب برای شرایط محیطی محلی باشد. با اینکه انواع مختلفی از سیستم های استراکچر زمینی وجود دارد، بیشتر طرح ها به سه دسته اصلی تقسیم می شوند: استراکچرهای زمینی استاندارد (Fixed-Tilt)، استراکچرهای تک پایه (Pole Mounts) و سیستم های ردیاب خورشیدی (Solar Tracking Systems).

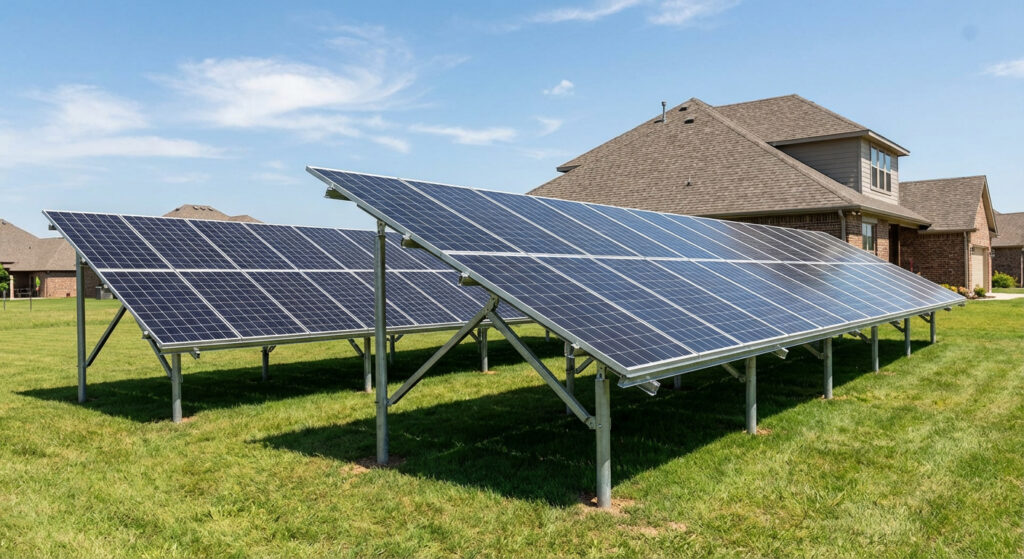

1. استراکچرهای زمینی استاندارد
این سیستم ها رایج ترین انتخاب برای پروژه های مسکونی و تجاری هستند و اساس صنعت استراکچرهای زمینی پنل خورشیدی را تشکیل می دهند. استراکچرهای زمینی استاندارد (که به نام سیستم های فیکس تلت یا “Fixed-Tilt” نیز شناخته می شوند) از یک قاب فلزی ثابت و محکم ، معمولاً از فولاد گالوانیزه مقاوم یا آلومینیوم سبک ساخته می شود و پنل های خورشیدی را در یک زاویه ثابت نگه می دارد.
محبوبیت این سیستم ها به دلیل سابقه اثبات شده در زمینه اعتمادپذیری، صرفه جویی در هزینه و نصب ساده است.
اما جادوی واقعی یک استراکچر زمینی استاندارد در پایه گذاری آن نهفته است. روش نصب سیستم روی زمین نقش بسیار مهمی در طول عمر و پایداری آن دارد.
پایه کوبی (Driven Piles)
این روش برای نیروگاه های خورشیدی مقیاس بزرگ ایده آل است و همچنین برای پروژه های کوچک تر نیز مورد استفاده قرار می گیرد. پایه ها، پرلین، I-beam یا H-beam هستند که به عمق زمین می روند و نیازی به استفاده از بتن ندارند. این روش سریع، کم هزینه و با اثرات محیطی کم و در میان نصاب های حرفهای محبوب است.
پایه های بتنی (Concrete Piers)
این روش سنتی شامل حفاری و ریختن بتن به عنوان فونداسیون است که در آن، پایه های عمودی سیستم نصب می شوند. این روش بسیار مقاوم و انعطاف پذیر و برای انواع مختلف خاک ها مناسب است، اما به نیروی انسانی و زمان بیشتری برای نصب نیاز دارد.
پیچ های زمینی و پایه های هلیکی (Ground Screws & Helical Piles)
پیچ های غول پیکری هستند که به طور مستقیم در زمین دریل می شوند. پیچ های زمینی و پایه های هلیکی برای شرایط خاکی دشوار مانند خاک های سنگی، شنی یا نرم عالی هستند. این سیستم ها پایه ای امن و بدون بتن ایجاد می کنند و معمولاً سریع تر از پایه های بتنی نصب می شوند.
سیستم های بالاستی (Ballasted Systems)
اگر نتوانید زمین را حفر کنید، سیستم های بالاستی راه حل ایده آل بدون نیاز به حفاری هستند. قاب نصب به سادگی روی سطح قرار می گیرد و با وزن های سنگین (معمولاً بلوک های بتنی پیش ساخته) نگه داشته می شود. این سیستم گزینه ای مناسب برای محیط هایی مانند محل دفن زباله ها، زمین های آلوده یا مناطقی است که حفاری در آن مجاز نیست.
2. استراکچرهای تک پایه (Pole Mounts)
استراکچر پایه ای دقیقاً همان طور که از اسمش پیداست عمل می کند: پنل های خورشیدی کوچک را بر روی یک پایه محکم و ایستاده که با بتن در زمین قرار می گیرد، نصب می کند. این سیستم ها معمولاً برای پروژه های مقیاس بزرگ استفاده نمی شوند، اما برای سیستم های کوچک تر یک راه حل زیبا و کارآمد هستند.
مزیت کلیدی این سیستم ها ارتفاع است. با بالا بردن پنل ها از سطح زمین، می توان از سایه اندازی درختان یا ساختمان ها جلوگیری کرد و پنل ها را از برف چاله ها در زمستان محافظت کرد که در اقلیم های سردتر مزیت بزرگی است. بسیاری از استراکچرهای پایه ای همچنین قابلیت تنظیم دستی زاویه نصب را دارند که می توان آن را چند بار در سال تنظیم کرد تا برای مسیرهای فصلی خورشید بهینه شود.
3. سیستم های ردیاب خورشیدی
اگر استراکچر استاندارد را یک خودروی خانواده قابل اعتماد در نظر بگیریم، سیستم های ردیاب خورشیدی مثل یک خودروی اسپرت با عملکرد بالا هستند. به جای ثابت ماندن، سیستم های ردیاب با استفاده از موتورها و حسگرها به طور خودکار مسیر خورشید را دنبال می کنند و برداشت انرژی شما را به طور چشمگیری افزایش می دهند. این قابلیت می تواند بازده سیستم شما را 25% یا بیشتر افزایش دهد و حداکثر بازگشت سرمایه را تضمین کند.
-
ردیاب های تک محوره (Single-Axis Trackers)
رایج ترین نوع ردیاب، سیستم های تک محوره، خورشید را در یک محور حرکتی (معمولاً از شرق به غرب در طول روز) دنبال می کنند.
-
ردیاب های دو محوره (Dual-Axis Trackers)
این سیستم های پیشرفته با حرکت در دو محور، خورشید را از شرق به غرب و همچنین با تنظیم ارتفاع فصلی آن در آسمان دنبال می کنند. اگرچه این سیستم ها بیشترین انرژی را تولید می نمایند، اما پیچیدگی و هزینه بالاتر آن ها معمولاً باعث می شود که فقط در پروژه های تجاری یا نیروگاهی که هر کیلووات ساعت برای آن ها اهمیت دارد، استفاده شوند.
آیا استراکچر زمینی برای شما مناسب است؟
حالا که با انواع استراکچر خورشیدی زمینی آشنا شدید، وقت آن رسیده که به شرایط استفاده از آن ها بپردازیم. سیستم های پنل خورشیدی زمینی مزایای شگفت انگیزی دارند، اما همیشه برای هر شرایطی مناسب نیستند. برای انجام یک سرمایه گذاری هوشمندانه باید مزایای قابل توجه را در مقابل ملاحظات عملی ملک خود بسنجید.
مزایای استراکچرهای زمینی: ۴ مزیت اصلی
1- بیشترین تولید انرژی و بازگشت سرمایه سریع تر
این دلیل شماره یک برای انتخاب استراکچر زمینی است. بر خلاف سقف که جهت گیری ثابت دارد، سیستم های زمینی می توانند در زاویه و جهت بهینه قرار گیرند تا بیشترین میزان تابش خورشید را جذب کنند. این بهینه سازی به معنای تولید انرژی بیشتر در هر پنل است که به صرفه جویی بیشتر و بازگشت سرمایه سریع تر منجر می شود. با افزودن سیستم ردیاب، این مزیت به مراتب بیشتر خواهد شد.
2- غلبه بر محدودیت های سقف
آیا سقف شما توسط سایه ها احاطه شده است؟ یا به سمت جهت نادرست قرار دارد یا پر از دستگاه های تهویه و پنجره های سقفی است؟ آیا پوشش سقف شما قدیمی شده و قصد تعویض آن را دارید؟
استراکچرهای زمینی تمام این مشکلات را حل می کنند. این راه حلی مناسب برای زمانی هستند که نصب پنل خورشیدی روی سقف ممکن نیست، بنابراین شما دیگر نیازی به صرف نظر کردن از هدف خود برای استفاده از انرژی خورشیدی نخواهید داشت.
3- نگهداری آسان تر و ایمن تر
تمیز کردن برف، گرد و غبار از روی پنل های خورشیدی برای حفظ عملکرد بهینه ضروری است. در سیستم های زمینی، این کار به مراتب آسان تر و ایمن تر است. دیگر نیازی به بالا رفتن از نردبان ها یا کار کردن روی سقف شیب دار نیست. تمام نگهداری و هرگونه تعمیرات احتمالی به طور امن و از روی زمین انجام می شود.
4- قابلیت مقیاس پذیری برای نیازهای آینده
سیستم های زمینی به راحتی قابل گسترش هستند. اگر نیاز به انرژی شما در آینده افزایش یابد. مثلاً با خرید یک خودروی برقی یا افزودن یک اتاق جدید به خانه—افزودن پنلهای بیشتر به یک آرایه زمینی موجود بسیار سادهتر و مقرون بهصرفهتر از تلاش برای نصب پنلهای بیشتر روی سقف شلوغ خواهد بود.
واقعیت های قابل توجه : عواملی که قبل از ساخت باید در نظر بگیرید
- نیاز به فضا: واضح ترین ملاحظه این است که سیستم های زمینی به فضای زیادی برای نصب نیاز دارند. شما نه تنها به فضای کافی برای خود آرایه بلکه به فضای کافی برای جلوگیری از سایه اندازی درخت ها یا ساختمان ها در طول روز نیاز دارید.
- هزینه اولیه: هرچند بازگشت سرمایه بلندمدت بسیار عالی است، اما هزینه نصب اولیه برای سیستم های زمینی ممکن است بالاتر از سیستم های سقفی مشابه باشد. هزینه های اضافی شامل نیاز به حفاری برای نصب کانال برق از پنل ها به خانه و همچنین هزینه های کارهای فونداسیون (حفاری، بتن ریزی یا رانش پایه ها) است.
- شرایط خاک و زمین: همه زمین ها یکسان نیستند. نوع خاک (سنگی، شنی یا … ) تعیین کننده نوع فونداسیون مناسب (و ممکن است گران ترین) خواهد بود. شیب تند یا زمین ناهموار نیز ممکن است پیچیدگی ها و هزینه های بیشتری را به فرآیند نصب اضافه کند. ارزیابی دقیق محل توسط یک کارشناس حرفه ای ضروری است.
- زیبایی شناسی و استفاده از زمین: یک آرایه خورشیدی یک ویژگی برجسته است. باید به این موضوع فکر کنید که چگونه این سیستم بر ظاهر ملک شما تاثیر خواهد گذاشت و آیا آماده اید که آن بخش از زمین خود را به تولید انرژی اختصاص دهید یا همچنان می خواهید از آن برای باغبانی، تفریح یا فضای باز استفاده کنید.
فراتر از اصول پایه : راه حل های پیشرفته و خاص استراکچرهای زمینی پنل خورشیدی
پس از تسلط بر اصول پایه ای سیستم های پنل خورشیدی زمینی، دنیایی از کاربردهای خاص و نوآورانه به روی شما باز می شود. این راه حل های پیشرفته مرزهایی را که انرژی خورشیدی می تواند عبور کند گسترش داده اند و تولید انرژی را به طور یکپارچه در مناظر طبیعی و زندگی روزمره ما ادغام کرده اند. بیایید به برخی از هیجان انگیزترین تحولات در این زمینه نگاهی بیندازیم.

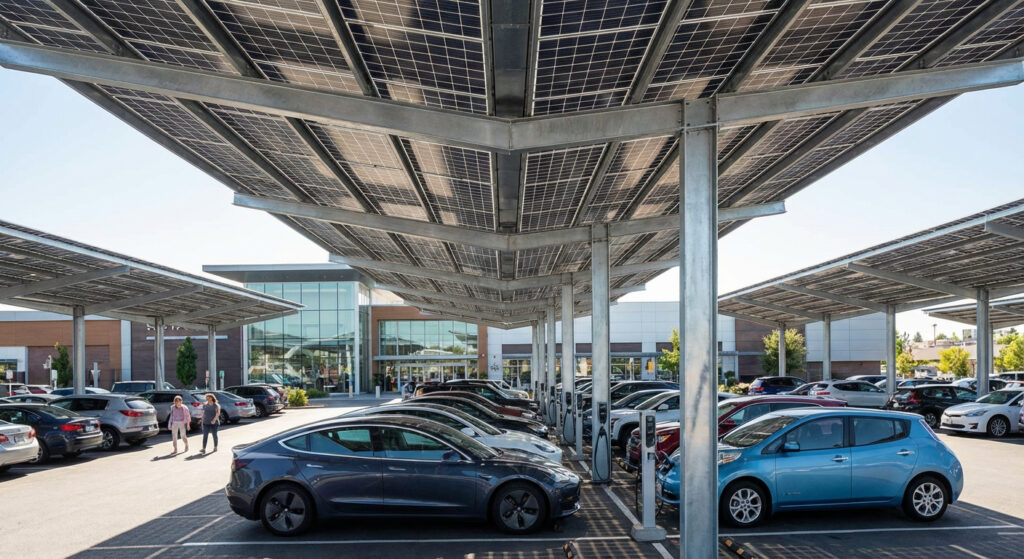

سایبان ها و پارکینگ های خورشیدی: تبدیل پارکینگ ها به نیروگاه ها
چرا باید یک پارکینگ وسیع و آفتاب گیر را بدون استفاده رها کنیم؟ سایبان ها و پارکینگ های خورشیدی سازه های هوشمند و چندمنظوره ای هستند که پارکینگ ها را به دارایی های تولید انرژی ارزشمند تبدیل می کنند. این سیستم ها، یک سایبان شاداب در بالای فضاهای پارک ایجاد می کنند که خودروها را از آفتاب و باران محافظت می کند، در حالی که مساحت زیاد این سایبان ها برای نصب تعداد زیادی پنل خورشیدی کاملاً مناسب است.
این راه حل برای املاک تجاری، مراکز خرید، مدارس و مجموعه های اداری، تغییر دهنده بازی است. این سیستم ها از فضای موجود استفاده می کنند بدون آنکه کاربری اصلی آن زمین را فدای خود کنند و می توانند انرژی مورد نیاز برای ساختمان یا ایستگاه های شارژ خودروهای الکتریکی (EV) را تأمین کنند. ویژگی که به سرعت در حال تبدیل شدن به یک ضرورت است.
نصب خانگی (DIY) یا نصب حرفه ای
اینترنت پر از کیت ها و راهنماهای DIY برای نصب سیستم های خورشیدی است، و وسوسه نصب سیستم های استراکچر زمینی توسط خودتان به منظور صرفه جویی در هزینه می تواند قوی باشد. در حالی که نصب یک سیستم کوچک آف گرید (غیر متصل به شبکه) روی یک استراکچر پایه ای ساده ممکن است پروژه ای قابل مدیریت برای یک فرد ماهر باشد، نصب یک سیستم متصل به شبکه برای خانه کاملاً متفاوت است.
واقعیت DIY: نصب یک سیستم استراکچر زمینی بیشتر از فقط مونتاژ یک فریم است. این فرآیند نیاز به ارزیابی محل، درک مکانیک خاک، ریختن بتن، کار با ماشین آلات سنگین، حفاری برای نصب خطوط برق فشار قوی و آشنایی با کدهای برق و فرآیندهای مجوزگیری دارد. اشتباه در هر یک از این مراحل می تواند منجر به سیستمی شود که عملکرد کمتری دارد، از نظر ساختاری شکست می خورد یا خطرات ایمنی جدی ایجاد می کند.
مزیت نصب حرفه ای: یک نصاب خورشیدی معتبر، تجربه حیاتی دارد. آن ها ارزیابی دقیق محل را انجام خواهند داد، پایه گذاری مناسب برای خاک و شرایط اقلیمی شما طراحی می کنند (با در نظر گرفتن بارهای باد و برف)، اطمینان حاصل خواهند کرد که تمام کارها مطابق با کدهای محلی است، تمام مجوزها و بازرسی ها را انجام می دهند و ایمنی و عملکرد سیستم را تضمین می کنند. برای هر سیستم متصل به شبکه، آرامش خاطر و پایداری بلندمدت که نصب حرفه ای ارائه می دهد تقریباً همیشه ارزش سرمایه گذاری را دارد.
آینده استراکچرهای زمینی
بخش استراکچرهای زمینی بهطور مداوم در حال تکامل است. دو دسته از مهم ترین روندهایی که آینده این بخش را شکل می دهند، پنل های دوطرفه و آگری ولتائیک (Agrivoltaics) هستند.
- پنل های دوطرفه (Bifacial Panels) : پنل های خورشیدی سنتی فقط نور را از سمت جلو جذب می کنند. پنل های دوطرفه طراحی شده اند تا نور را از هر دو طرف جذب کنند. زمانی که از این پنل ها در یک آرایه زمینی استفاده می شود، آن ها علاوه بر جذب نور مستقیم از بالای سر، می توانند نور بازتابیده از زمین زیر خود را نیز جذب کنند (پدیده ای به نام آلبدو- albedo). این روش می تواند تولید انرژی را تا ۵-۲۰ درصد افزایش دهد، که اقتصاد سیستم های پنل خورشیدی زمینی را حتی جذاب تر می کند.
- آگری ولتائیک (Agri-PV): این رویکرد نوآورانه تولید انرژی خورشیدی را با کشاورزی در همان قطعه زمین ترکیب می کند. با بلندتر نصب کردن پنل های خورشیدی و فاصله دادن آن ها از هم، کشاورزان می توانند همچنان به کشت محصولات یا چرا کردن حیوانات زیر آرایه ادامه دهند. این یک رابطه هم افزایی ایجاد می کند: پنل ها سایه ایجاد می کنند که می تواند از گرمای بیش از حد برخی محصولات محافظت کرده و تبخیر آب را کاهش دهد، در حالی که زمین همچنان به تولید غذا ادامه می دهد. آگریولتائیک پتانسیل شگفت انگیزی برای افزایش بهره وری زمین و ایجاد شراکت پایدار بین انرژی و کشاورزی دارد.
کدام نوع استراکچر زمینی برای شما مناسب است؟ گام بعدی را بردارید
از اعتمادپذیری استراکچرهای زمینی استاندارد تا عملکرد بالای ردیاب های دو محوره، دنیای پنل های خورشیدی زمینی یک راه حل قدرتمند برای تقریباً هر هدف انرژی ارائه می دهد.
ما دیدیم که چگونه این سیستم ها می توانند محدودیت های سقف را پشت سر بگذارند، برداشت انرژی شما را به حداکثر برسانند و حتی با ادغام با کشاورزی یا پارکینگ ها فرصت های دوگانه استفاده ایجاد کنند. با انتقال آرایه خورشیدی خود به زمین، کنترل کامل روی جهت گیری و عملکرد آن خواهید داشت که این امر راه را برای استقلال انرژی بیشتر و بازگشت سرمایه سریع تر هموار می کند.
نکته کلیدی این است که هیچ “بهترین” سیستم استراکچر زمینی وجود ندارد. بلکه تنها سیستم مناسب برای شما وجود دارد. انتخاب درست به طور کامل بستگی به فضای موجود، بودجه، شرایط خاک و اهداف انرژی شما دارد.
آیا آماده اید تا کشف کنید چه چیزی برای ملک شما ممکن است؟ سفر شما با یک ارزیابی ساده آغاز می شود. به زمین خود نگاه کنید، نیازهای انرژی آینده خود را در نظر بگیرید و از تماس با یک متخصص خورشیدی واجد شرایط دریغ نکنید. آن ها می توانند تحلیل دقیق محل را انجام دهند و به شما کمک کنند تا سیستمی طراحی کنید که زندگی شما را برای دهه ها به جلو براند.
پاسخ به سوالات شما : سوالات متداول در مورد استراکچرهای زمینی پنل خورشیدی
سوال ۱: برای نصب یک سیستم خورشیدی زمینی به چه مقدار فضا نیاز دارم؟
پاسخ: یک قاعده کلی این است که برای هر 1 کیلووات (kW) از پنل های خورشیدی، به حدود 30 متر مربع فضای باز و بدون سایه نیاز دارید. برای مثال، یک سیستم معمولی ۸ کیلوواتی مسکونی ممکن است به حدود 250 متر مربع فضا نیاز داشته باشد.
سوال ۲: آیا استراکچرهای زمینی می توانند باد و برف سنگین را تحمل کنند؟
پاسخ: قطعاً. وقتی که سیستم های زمینی به درستی طراحی و نصب شوند، به گونه ای مهندسی می شوند که بتوانند الزامات کدهای ساختمانی محلی برای بار باد و برف را برآورده یا حتی فراتر از آن برسانند. در حقیقت، پایه های مقاوم این سیستم ها اغلب آن ها را حتی مقاوم تر از سیستم های سقفی در برابر شرایط آب و هوایی شدید می کند.
سوال ۳: آیا نصب آرایه خورشیدی زمینی بر ارزش ملک من تاثیر میگذارد؟
پاسخ: در بیشتر موارد، یک سیستم انرژی خورشیدی نصب شده به طور حرفهای، چه روی سقف و چه روی زمین، به عنوان یک ارزش افزوده در نظر گرفته می شود که می تواند ارزش ملک را افزایش دهد. این سیستم به شما این مزیت را می دهد که صورتحساب برق شما کاهش یابد، که ویژگی بسیار جذابی برای خریداران احتمالی محسوب می شود.
در انتخاب سیستم مناسب، مهم است که علاوه بر در نظر گرفتن مزایا، به ملاحظات فنی و عملیاتی مانند فضا، هزینه نصب، و شرایط خاک نیز توجه داشته باشید. مشاوره با یک متخصص خورشیدی حرفه ای می تواند کمک شایانی در انتخاب بهترین سیستم متناسب با نیازهای خاص شما باشد.
در پایان، یادآور می شویم که با انتقال پنل های خورشیدی به زمین، شما نه تنها به بهینه ترین بهره برداری از انرژی خورشیدی دست خواهید یافت، بلکه به راهی پایدار برای تأمین انرژی در سال های آینده قدم خواهید گذاشت.
سرمایه گذاری در یک سیستم خورشیدی زمینی، گامی بزرگ به سوی آینده ای پایدارتر است.
