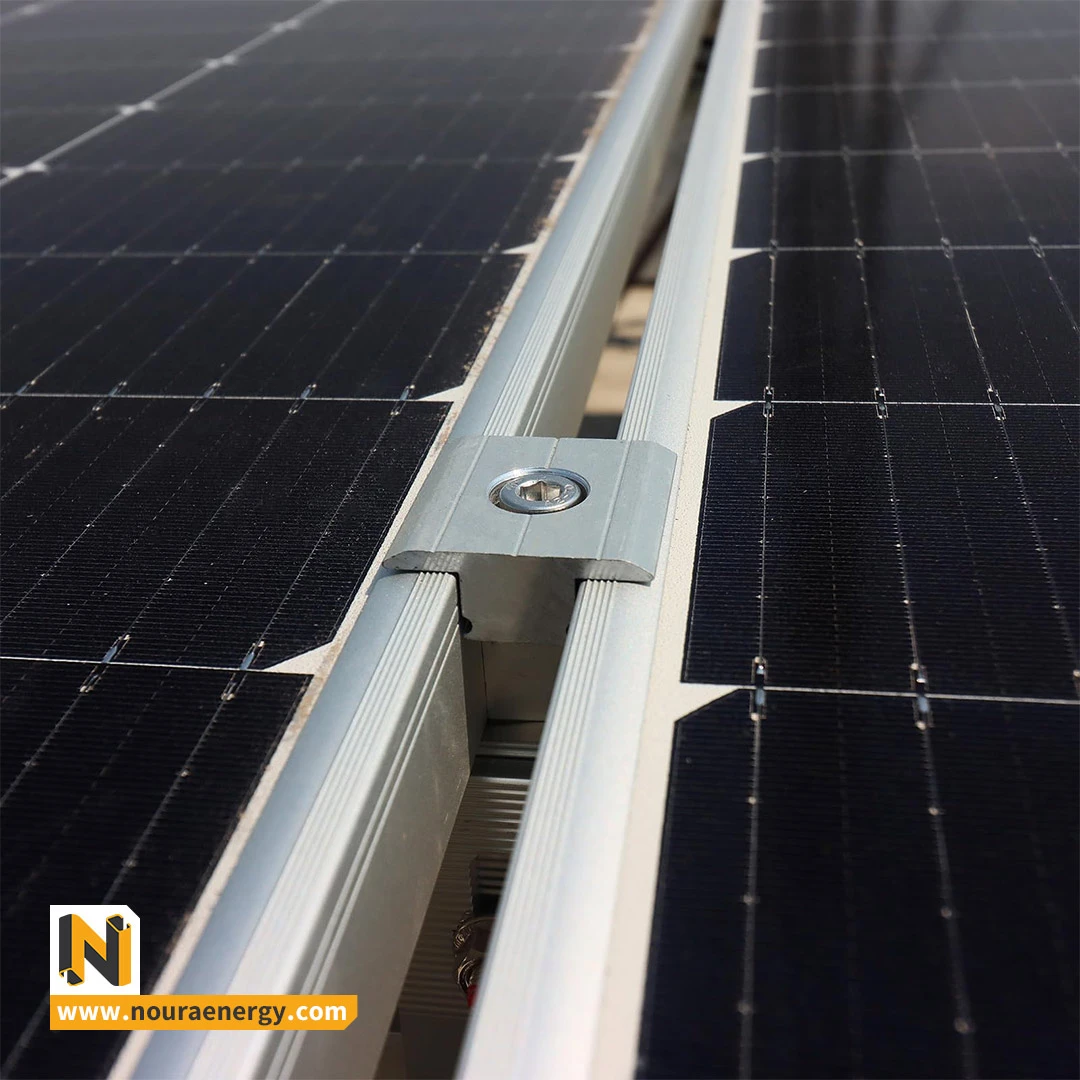

کلمپ میانی پنل خورشیدی

کلمپ میانی، قطعه‌ای کوچک اما حیاتی است که پنل‌های خورشیدی را به‌صورت محکم و ایمن به سازه متصل می‌کند. نصب صحیح آن باعث می‌شود پنل‌ها در برابر باد، بار برف و فشار مکانیکی ثابت بمانند و از آسیب به شیشه و سلول‌های خورشیدی جلوگیری شود. این پایداری نه تنها طول عمر سیستم و بازده انرژی را افزایش می‌دهد، بلکه نیاز به تعمیر و نگهداری را کاهش می‌دهد و بدین ترتیب سرمایه‌گذاری شما در بلندمدت محافظت می‌شود. همچنین علاوه بر مزیت‌های عملکرد فنی، نمای حرفه‌ای و سازمان‌دهی شده سیستم خورشیدی از موارد مهم کاربرد کلمپ میانی است. بست میانی استاندارد، ظاهر نصب را منظم و حرفه‌ای نگه می‌دارد که این مساله برای پروژه‌های تجاری و صنعتی اهمیت ویژه‌ای دارد. در مجموع، انتخاب و نصب صحیح کلمپ میانی نه تنها ایمنی و دوام سیستم را تضمین می‌کند، بلکه بازده واقعی نیروگاه خورشیدی را تا چند درصد افزایش می‌دهد و هزینه‌های عملیاتی را کاهش می‌دهد.

انواع کلمپ میانی در سازه پنل خورشیدی

کلمپ میانی، قطعه‌ای ضروری برای اتصال دو پنل خورشیدی در وسط ریل است. این قطعه در دو مدل U شکل و T شکل تولید می‌شود که انتخاب درست آن، عملکرد و دوام کل سازه را تحت‌تأثیر قرار می‌دهد.

کلمپ میانی U شکل

کلمپ U شکل میانی بر روی دو لبه‌ی قاب دو ماژول مجاور نصب می‌شود و سطح تماس بیشتری با قاب ماژول‌ها دارد. این نوع کلمپ همراه با پیچ T-Bolt و مهره ریلی به کار می‌رود و برای پنل‌هایی با ضخامت 30 تا 50 میلی‌متر مناسب است. مزیت شاخص آن، تکیه‌گاه پهن و مقاومت بهتر در برابر کنده شدن متوالی ردیف (Row-Domino) در بادهای شدید است، البته در صورت گشتاور صحیح و استفاده از واشرهای قفل‌دار.

کلمپ میانی T شکل

قسمت بالایی کلمپ T شکل در مقایسه با کلمپ U شکل باریک‌تر است و لبه‌ی قاب را از بالا می‌گیرد و به وسیله‌ی پیچ T-Bolt در شیار ریل قفل می‌شود. این مدل کلمپ میانی غالباً پیش‌مونتاژ، سبک و برای نصب‌های سریع مناسب‌اند و برای قاب‌های 30 تا 50 میلی‌متر عرضه می‌شوند. سطح تماس کوچک‌تر در این نوع کلمپ می‌تواند به معنای اتکای بیشتر به گشتاور و کیفیت واشر قفل‌دار باشد.

تفاوت‌های عملکردی کلمپ میانی U شکل و T شکل

سایه‌اندازی روی ماژول

همه‌ی سازندگان ماژول تصریح می‌کنند که باید از ایجاد سایه توسط کلمپ جلوگیری شود و هرگونه پیشروی کلمپ روی سطح شیشه یا ارتفاع غیرضروری در شکاف بین دو ماژول منجر به افت تولید انرژی می‌شود. از منظر هندسی، هرچه پروفایل بالای کلمپ باریک‌تر باشد و از لبه‌ی شیشه عقب‌تر بایستد، ریسک ایجاد سایه بر سلول‌های خورشیدی کمتر است. در پنل‌های دوسویه (Bifacial) حتی سایه سازه و متعلقات در پشت ماژول نیز به میزان قابل توجهی بر تولید انرژی اثرگذار است؛ بنابراین انتخاب کلمپ کم حجم و میدیرت کابل‌کشی‌ها بر روی ریل و قاب اهمیت بالایی دارد.

نگهداشت مکانیکی و ایمنی در باد (Row-Domino)

بر مبنای گزارش وزارت انرژی آمریکا، کلمپ‌های Top-Down که سطح تماس بزرگتری با پنل دارند، در مقابل پدیده Row-Domino (کنده شدن متوالی ردیف‌ها) مقاومت بهتری از خود نشان می‌دهند. در مقابل، کلمپ‌های باریک با سطح تماس کم، حتی با گشتاور درست، اصطکاک موثر کمتری ایجاد می‌کنند. نتیجه آنکه برای شهرهایی که باد و یا بارش سنگین برف بر روی یک پنل می‌تواند کم ردیف را به صورت متوالی دچار جداشدگی و آسیب کند، کلمپ U شکل عریض همراه با واشر قفل‌دار گزینه مناسب‌تری است.

سرعت نصب و خطای اجرایی

از آنجا که کلمپ‌های T شکل به صورت پیش‌مونتاژ بوده و به مکانیزم قفل T-Bolt مجهز می‌باشند، به طور معمول سرعت نصب بسیار بالاتری در مقایسه با سایر انواع کلمپ‌های میانی دارد. لیکن، عملکرد آنها در درازمدت به دقت گشتاور و قفل واشر بستگی دارد. در مقابل، کلمپ‌های U شکل میان دو قاب نشسته و اگرچه مراحل نصب بیشتری دارند، اما خطای هم‌راستاسازی را به میزان زیادی کاهش می‌دهند.

سازگاری با ماژول/ ریل و فاصله‌ی بین ردیفی

هر دو نوع کلمپ میانی برای پنل‌هایی با ضخامت 30 تا 50 میلی‌متر کاربرد دارند. در سازه‌هایی با فاصله بین ردیفی بحرانی (نظیر نیروگاه‌های متراکم یا دوسویه (Bifacial))، هر چه پروفایل عمودی کلمپ کمتر باشد (صرفنظر از U یا T بودن) میزان سایه‌اندازی بر روی پنل‌ها کاهش می‌یابد. مبنای تصمیم‌گیری، ابعاد واقعی کلمپ و میزان پیشروی آنها بر روی پنل است که در دفترچه سازنده ثبت شده است.

جدول تفاوت عملکردی کلمپ میانی U شکل و T شکل

ویژگی	کلمپ U شکل	کلمپ T شکل
سطح تماس با پنل	بیشتر – تماس پهن‌تر با لبه دو ماژولِ مجاور؛ اصطکاک مؤثر بیشتر روی فریم و توزیع یکنواخت‌تر نیرو.	کمتر – تماس نقطه‌ای/باریک‌تر از بالا با هر فریم؛ وابستگی بیشتر به گشتاور صحیح و کیفیت واشر قفل‌دار برای رسیدن به اصطکاک کافی.
پایداری ردیف در باد (Row-Domino)	کلمپ میانی U شکل با درگیری مکانیکی قوی‌تر می‌توانند ریسک کنده شدن زنجیره‌ای ردیف‌ها را کاهش دهند.	مزیت ذاتی خاصی برای کاهش Row-Domino ندارند و عملکرد آنها وابسته به طراحی برند و گشتاور نصب است.
ریسک سایه‌اندازی در جلوی پنل	اگر لبه یا کلاهکِ U از فریم جلوتر بیاید می‌تواند مانع نورگیری در شکاف شود؛ اما طبق دستورالعمل سازندگان، کلمپ نباید روی شیشه قرار گیرد یا سایه ایجاد کند. رعایت این شرط، اثر سایه را عملاً حذف می‌کند.	بسیاری از کلمپ‌های T به‌صورت باریک عرضه می‌شوند و مانع کمتری در شکاف ایجاد می‌کنند؛ بااین‌حال همان قاعده عدم سایه‌زنی روی شیشه برقرار است.
ریسک سایه‌اندازی در پشت پنل	کابل‌ها/ ریل‌ها/ اتصالات باید حداقل سایه را روی پشت ماژول ایجاد کنند؛ نوع کلمپ هرچه حجیم‌تر باشد، پتانسیل سایه موضعی بیشتری دارد. تصمیم نهایی با ابعاد واقعی قطعه است.	کلمپ میانی مدل T معمولاً مزیت جزئی در کاهش انسداد موضعی دارند، اما باید با دیتاشیت همان قطعه سنجید.
سرعت نصب و خطای  اجرایی	اغلب نیاز به قطعات/ گام‌های مونتاژ بیشتری دارد؛ سرعت نصب پایین‌تر ولی تراز کردن دو فریم را برای برخی نصاب‌ها آسان‌تر می‌کند.	بسیاری از مدل‌ها «پیش‌مونتاژ» و تک‌تکه‌اند و نصب را سریع‌تر می‌کنند.
ضخامت پنل قابل پشتیبانی	بسته به برند؛ در بسیاری از سری‌ها 30–50 میلی‌متر.	مشابه؛ نمونه‌های رایج 30–46 یا 30–50 میلی‌متر.
فاصله استاندارد بین ماژول‌ها	وابسته به طراحی؛ برخی سیستم‌ها فاصله (گپ) میان پنل‌ها را با خود کلمپ تعریف می‌کنند.	نمونه‌های T برخی سازندگان گپ ثابت 13 میلی‌متری ایجاد می‌کنند که به یکنواختی نصب کمک می‌کند.



ویژگی‌های کلیدی کلمپ میانی نورا انرژی

• جنس مقاوم: ساخته شده از آلومینیوم گرید 6063، ضدخوردگی و سبک.
• سازگاری گسترده: مناسب اکثر قاب‌های استاندارد پنل خورشیدی.
• نصب آسان: کاهش زمان کلی راه‌اندازی نیروگاه.
• قابلیت استفاده با ضخامت‎‌های مختلف پنل: پشتیبانی از پنل‌های 30 تا 50 میلی‌متر.
• مقاومت در برابر شرایط جوی: طراحی برای تحمل باد، باران و تابش شدید خورشید.



مشخصات فنی کلمپ میانی نورا انرژی پاک

ویژگی	مشخصات
نوع کلمپ	کلمپ میانی (U شکل / T شکل)
جنس	آلومینیوم گرید 6063
رنگ	نقره‌ای (استاندارد) / مشکی (اختیاری)
گشتاور توصیه شده	8-10 نیوتن متر
محدوده ضخامت پنل	30-50 میلی‌متر



مواد ساخت و استانداردهای کیفی

در نورا انرژی، کلمپ‌های میانی با متریال متنوع و مطابق با شرایط اقلیمی و صنعتی ایران تولید و تامین می‌شوند تا بالاترین دوام، ایمنی و سازگاری با انواع پنل‌ها را ارائه دهند:

• آلومینیوم گرید 6063 یا 6061: سبک، مقاوم در برابر خوردگی و مناسب اکثر قاب‌های استاندارد پنل خورشیدی. گزینه‌ای ایده‌آل برای نصب سریع و کاهش وزن کل سازه.
• فولاد گالوانیزه گرم (Hot-Dip Galvanized Steel): استحکام بسیار بالا، مقاومت عالی در برابر خوردگی و مناسب پروژه‌های صنعتی و نیروگاه‌های بزرگ که نیاز به تحمل بارهای سنگین دارند.
• استیل ضد زنگ (Stainless Steel 304/316): مقاوم در برابر رطوبت، شرایط ساحلی و محیط‌های با خوردگی شدید. انتخاب مناسب برای پروژه‌هایی که طول عمر و دوام بالا اولویت است.
• آلومینیوم آنودایزد یا با پوشش پودری: مقاومت بیشتر در برابر خوردگی و تابش مستقیم خورشید، با ظاهری حرفه‌ای و حفظ کیفیت طولانی مدت در شرایط سخت جوی.
• ترکیبی از آلومینیوم و فولاد: در پروژه‌های ویژه که نیاز به هم سبک بودن و هم استحکام بالا وجود دارد، این ترکیب انعطاف و کارایی بیشتری ارائه می‌دهد.

 نکته فنی: انتخاب متریال کلمپ میانی به عواملی مانند ارتفاع نصب پنل‌ها، سرعت باد منطقه، بار برف و ضخامت پنل‌ها بستگی دارد و تمامی جزئیات باید در مستندات پروژه ثبت شود تا عملکرد سیستم تضمین شود.

چرا کلمپ میانی نورا انرژی؟

ویدیو از خط تولید

• تحمل شرایط سخت اقلیمی ایران: طراحی برای باد تا ۳۰ متر بر ثانیه و بار برف مطابق مبحث ششم مقررات ملی ساختمان.
• ثبات مکانیکی پنل‌ها: جلوگیری از جابجایی یا خم شدن پنل در طول زمان.
• کاهش ریسک شکست شیشه و آسیب به ماژول‌ها: با توزیع یکنواخت فشار در نواحی اتصال.
• سازگاری با ضخامت‌های مختلف پنل و ریل‌های استاندارد: انعطاف در طراحی پروژه‌های نیروگاهی کوچک و بزرگ.
• سهولت نصب و نگهداری: کاهش زمان مونتاژ و امکان تعویض ساده در صورت خرابی.



نکات نصب و نگهداری

تصاویری در خصوص نصب برای حصول اطمینان از عملکرد بهینه و طول عمر طولانی کلمپ‌های میانی، رعایت نکات زیر ضروری است. رعایت این نکات نه تنها ایمنی و استحکام سیستم را تضمین می‌کند، بلکه بازده انرژی پنل‌ها را نیز در بلندمدت به حداکثر می‌رساند.

• تنظیم دقیق گشتاور پیچ‌ها: گشتاور پیچ‌ها باید مطابق دستورالعمل تولیدکننده و استانداردهای فنی باشد تا اتصال محکم و بدون فشار اضافی روی پنل برقرار شود. استفاده از پیچ‌گوشتی یا آچار گشتاور دقیق توصیه می‌شود.
• رعایت فاصله مناسب بین پنل‌ها: برای جبران انبساط و انقباض حرارتی ناشی از تغییرات دما، فاصله استاندارد بین پنل‌ها باید رعایت شود. این کار از وارد شدن فشار اضافی به کلمپ و پنل جلوگیری کرده و ریسک ترک خوردگی شیشه را کاهش می‌دهد.
• استفاده از واشرهای ضدلغزش و مقاوم در برابر UV: نصب واشرهای تخصصی ضد لغزش و ضد اشعه فرابنفش، از حرکت جزئی پنل‌ها و آسیب ناشی از نور مستقیم خورشید جلوگیری کرده و دوام اتصال را افزایش می‌دهد.
• بازرسی و نگهداری دوره‌ای: در پروژه‌های بزرگ، انجام بررسی‌های دوره‌ای جهت شل شدن پیچ‌ها، خوردگی سطحی یا آسیب احتمالی توصیه می‌شود. این کار باعث حفظ ایمنی و کاهش هزینه‌های تعمیر و نگهداری بلندمدت می‌شود.
• انتخاب متریال مطابق شرایط محیطی: جنس کلمپ باید با شرایط اقلیمی منطقه همخوانی داشته باشد؛ به‌عنوان مثال در مناطق ساحلی، استفاده از استیل ضد زنگ یا آلومینیوم آنودایزد برای کاهش خوردگی ضروری است.



برای انتخاب و خرید کلمپ میانی استاندارد و باکیفیت، با کارشناسان نورا انرژی مشاوره کنید.

برای طراحی و انتخاب کلمپ میانی مطابق با شرایط اقلیمی پروژه شما در ایران، با کارشناسان فنی نورا انرژی تماس بگیرید و از مشاوره رایگان برای کاهش ریسک مکانیکی و افزایش عمر سیستم بهره‌مند شوید. همچنین می‌توانید با تکمیل فرم زیر و وارد کردن ضخامت پنل و نوع سازه خود، متریال پیشنهادی کلمپ میانی مناسب برای پروژه‌تان را مشاهده کنید.
