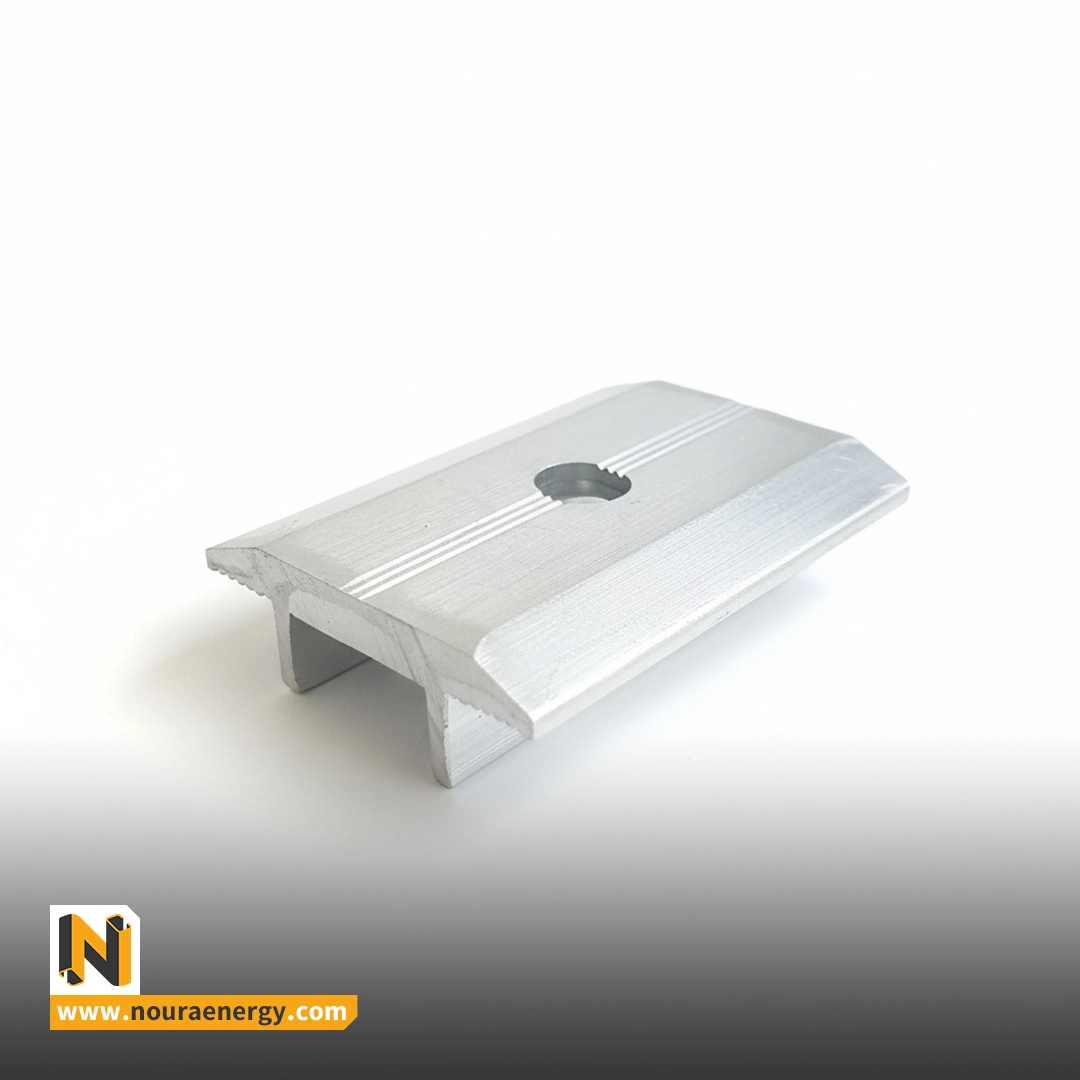

در پروژه های نیروگاهی مقیاس بزرگ، تجاری و صنعتی، انتخاب یک کلمپ استاندارد و مقاوم اهمیت زیادی دارد؛ زیرا عملکرد صحیح آن نقش مستقیمی در پایداری سازه، کاهش هزینه های نگه داری و جلوگیری از آسیب به پنل ها دارد.
کلمپ T با سازگاری بالا با انواع فریم پنل ها و پروفیل های متداول، انتخابی ایده آل برای پیمانکاران EPC، تامین کنندگان تجهیزات خورشیدی و نصابان حرفه ای محسوب می شود.
این محصول در متریال های مقاوم و سبک همچون آلومینیوم آلیاژی آنودایز شده تولید می شود تا علاوه بر تحمل بارهای مکانیکی، در برابر خوردگی، اشعه UV و شرایط محیطی سخت نیز عملکردی پایدار ارائه دهد. طراحی دقیق، سرعت نصب بالا و قابلیت استفاده در ساختارهای مختلف، کلمپ T را به یک گزینه استاندارد و قابل اتکا در پروژه های مدرن انرژی خورشیدی تبدیل کرده است.
کاربردهای صنعتی و پروژه ای کلمپ T
کلمپ T به دلیل طراحی مهندسی شده و سازگاری بالا با انواع ریل ها و فریم پنل های خورشیدی، در گستره وسیعی از پروژه های صنعتی و نیروگاهی مورد استفاده قرار می گیرد. این قطعه یکی از اجزای حیاتی در سیستم های نصب است که هم برای پروژه های کوچک مقیاس و هم برای نیروگاه های مگاواتی عملکرد قابل اتکا و استاندارد ارائه می دهد.
۱. نیروگاه های خورشیدی بزرگ
در پروژه های زمینی بزرگ مقیاس، ثبات و استحکام اتصالات سازه ای اهمیت ویژه ای دارد. کلمپ تی با تحمل بارهای باد و برف مطابق با استانداردهای بین المللی، گزینه ای مناسب برای نیروگاه های Utility-Scale است و از جابه جایی پنل ها در طولانی مدت جلوگیری می کند.
۲. پروژه های Rooftop صنعتی و تجاری
در سیستم های سقفی تجاری و کارخانه ای که نیاز به تجهیزات سبک، مقاوم و با نصب سریع وجود دارد، کلمپ T به عنوان یک اتصال استاندارد، امکان نصب پنل ها بر روی انواع سازه های سقفی (سطح صاف یا شیبدار) را فراهم میکند و سرعت اجرای پروژه را افزایش می دهد.
۳. سازه های شیبدار و فلت (Tilted & Flat Structures)
این محصول قابلیت استفاده در انواع سازه های شیبدار یا سازه های افقی با تنظیم زاویه را دارد. طراحی T شکل آن باعث توزیع مناسب بار و حفظ فاصله استاندارد بین پنلها می شود.
۴. مناسب برای پیمانکاران EPC و تامین کنندگان تجهیزات
به دلیل یکنواختی کیفیت، سهولت نصب و سازگاری با انواع پروفیل های آلومینیومی، بست میانی T نورا انرژی پاک برای شرکت های EPC، مهندسان طراح سیستم و تامین کنندگان تجهیزات، یک قطعه استاندارد، مقرون به صرفه و قابل اعتماد در اجرای پروژه های بزرگ محسوب می شود.
۵. مناسب برای پروژه های ارتقای ظرفیت و تعمیرات (Repowering & O&M)
کلمپ های تی می توانند در پروژه های نگه داری و جایگزینی پنل های قدیمی نیز مورد استفاده قرار گیرند و برای بازسازی یا ارتقای سازه ها کاملاً کاربردی هستند.
ویژگی ها و مزایای کلیدی بست T پنل خورشیدی نورا انرژی پاک
کلمپ T پنل خورشیدی به عنوان یکی از اتصالات اصلی سیستم های نصب، باید علاوه بر استحکام، دقت مهندسی و قابلیت اطمینان بالا، امکان اجرای سریع و بدون خطا را برای تیم های فنی فراهم کند. ویژگی های زیر این محصول را به یک گزینه قابل اتکا برای پروژه های صنعتی و نیروگاهی تبدیل می کند:
۱. متریال مقاوم و استاندارد آلیاژ آلومینیوم
ساخته شده از آلیاژهای پرکاربرد 6063-T5 یا 6005-T6
-
وزن سبک با مقاومت مکانیکی بالا
-
مقاومت عالی در برابر خوردگی محیطی
-
عملکرد پایدار در پروژه های بلندمدت (بیش از 25 سال عمر مفید)
۲. پوشش سطح آنودایز شده با دوام بالا
پوشش آنودایزینگ سخت، مقاومت محصول را در برابر:
-
اشعه UV
-
رطوبت و بخار نمک
-
خراش و سایش
بهطور چشمگیری افزایش می دهد و آن را برای پروژه های بیابانی، ساحلی و مناطق مرطوب مناسب می سازد.
۳. سازگاری با انواع پروفیل ها و فریم پنل ها
بسته به نیاز پروژه، کلمپ T در ابعاد مختلف تولید می شود و با محدوده وسیعی از:
سازگار است؛ این ویژگی باعث کاهش پیچیدگی تامین و تسهیل عملیات نصب می شود.
۴. طراحی دقیق و بهینه جهت توزیع بار
طراحی مهندسی شده T شکل باعث:
می شود و در نتیجه، امنیت سیستم در طولانی مدت تضمین می گردد.
۵. امکان نصب سریع و بدون ابزارهای خاص
بست میانی نورا انرژی پاک به گونه ای طراحی شده که :
-
فرآیند نصب را سرعت می بخشد.
-
نیاز به ابزارهای پیچیده را حذف می کند.
-
خطاهای رایج نصابان را کاهش می دهد.
این مزیت برای پروژه های بزرگ که زمان اجرا حیاتی است، اهمیت ویژه ای دارد.
۶. مقرون به صرفه بودن در پروژه های بزرگمقیاس
با توجه به دوام، سهولت نصب و کاهش هزینه های نگهداری (O&M)، کلمپ میانی تی یک انتخاب اقتصادی برای EPC ها و کارفرمایان پروژه های مگاواتی محسوب می شود.
۷. ثبات عملکرد در شرایط مختلف محیطی
این محصول در دماهای بالا، سرمای شدید و مناطق با بار باد یا برف بالا عملکرد قابل اتکا دارد و بر اساس استانداردهای طراحی بین المللی قابل استفاده است.
مشخصات فنی کلمپ تی استراکچر پنل خورشیدی
کلمپ تی شکل به عنوان یک اتصال سازه ای دقیق، باید مجموعه ای از استانداردهای مکانیکی و ابعادی را رعایت کند تا در برابر بارهای محیطی و شرایط نصب مختلف عملکرد قابل اتکایی داشته باشد. جدول و توضیحات زیر، کامل ترین مجموعه مشخصات فنی موردنیاز برای ارزیابی این محصول را در اختیار تیم های فنی و مهندسی قرار می دهد.
۱. متریال (Material)
- آلیاژ آلومینیوم: 6063-T5 یا 6005-T6
- کاملاً مقاوم در برابر خوردگی
- وزن سبک و مناسب برای نصب های Rooftop و Utility-scale
۲. پوشش سطح (Surface Treatment)
- آنودایزینگ سخت (Hard Anodized)
- ضخامت پوشش: 10 تا 15 میکرون (قابل سفارشی سازی)
- مقاومت بالا در برابر UV، سایش و رطوبت
۳. ابعاد محصول (Dimensions)
(ابعاد بسته به مدل قابل سفارشی سازی است)
- ارتفاع کلمپ: 40–50 میلی متر
- عرض تی : 25–35 میلی متر
- مناسب برای فریم پنل های 30–40 میلی متری
- تلرانس تولید: ±0.2 میلی متر
۴. پیچ و مهره (Bolt & Fastener Specifications)
- پیچ استاندارد: Stainless Steel 304 یا 316
- نوع رزوه: M6 یا M8 (طبق نیاز پروژه)
- مقاومت بالا در برابر زنگ زدگی و محیط های خورنده
- گشتاور پیشنهادی نصب: 8–10 نیتون متر (برای جلوگیری از آسیب به فریم)
۵. سازگاری (Compatibility)
- قابل استفاده با انواع ریل ها و پروفیل های آلومینیومی متداول در بازار
- سازگار با اغلب برندهای شناخته شده پنل خورشیدی
- امکان تولید سفارشی برای فریم های خاص
۶. تحمل بار و مقاومت (Mechanical Strength)
- مطابق با استانداردهای بین المللی طراحی سازه:
- مقاومت آزمایش شده در شرایط:
- بار باد بالا
- بار برف سنگین
- ارتعاش و شوک مکانیکی
۷. بازه دمای عملکرد (Temperature Range)
- عملکرد پایدار در دمای 40- تا 90+ درجه سانتی گراد
- مناسب برای مناطق کویری، ساحلی، گرمسیری و سردسیر
۸. طول عمر مفید (Service Life)
- بیش از 25 سال در شرایط محیطی استاندارد
- بدون نیاز به نگه داری خاص به جز بررسی دورهای گشتاور پیچ ها
سازگاری بست T نورا انرژی پاک با انواع پنل خورشیدی
طراحی کلمپ T نورا انرژی به گونه ای است که حداکثر سازگاری را با طیف وسیعی از پنل های خورشیدی و استراکچرهای استاندارد فراهم می کند. این ویژگی باعث می شود پیمانکاران EPC، طراحان سازه و تامین کنندگان تجهیزات بتوانند در پروژه های مختلف بدون نیاز به تغییرات اساسی در ریل یا پروفیل، از یک مدل کلمپ با خیال راحت استفاده کنند.
۱. سازگار با محدوده متنوع ضخامت فریم پنل ها
کلمپ تی در ابعاد مختلف قابل تولید است و با متداول ترین ضخامت فریم پنل ها سازگاری دارد:
- ۳۰ میلی متر
- ۳۵ میلی متر
- ۳۸ میلی متر
- ۴۰ میلی متر
در صورت نیاز،
امکان ساخت سفارشی برای فریم های غیر استاندارد نیز فراهم است.
۲. مناسب برای برندهای مطرح پنل خورشیدی
کلمپ T نورا انرژی پاک با فریم اکثر برندهای معتبر جهانی کاملاً سازگار است، از جمله:
- JA Solar
- Jinko Solar
- Canadian Solar
- Trina Solar
- LONGi
- Risen
- Maxeon
- Yingli
و سایر تولیدکنندگان که از فریم های استاندارد صنعتی استفاده می کنند.
این سازگاری باعث کاهش مشکلات اجرایی و نیاز به تغییرات در طراحی سازه می شود.
۳. قابل استفاده با انواع ریل ها و پروفیل های استاندارد
کلمپ T قابل نصب بر روی انواع پروفیل های رایج سیستم های استراکچر خورشیدی از جمله:
- پروفیلهای آلومینیومی T شکل
- پروفیلهای C و U شکل
- ریلهای مخصوص Roof-Mount
- سیستمهای Ballast و سازه های بدون نفوذ (Non-Penetration)
این تنوع باعث می شود که کلمپ در پروژه های Rooftop، نیروگاهی و سازه های خاص کاملاً قابل استفاده باشد.
۴. سازگار با سیستمهای نصب افقی و عمودی (Portrait & Landscape)
بست T قابلیت استفاده روی پنل هایی با چیدمان:
- عمودی (Portrait)
- افقی (Landscape)
را دارد و شرایط بارگذاری هر دو نوع را به خوبی تحمل می کند.
۵. امکان تولید سفارشی مطابق نیاز پروژه
برای پروژه هایی با شرایط خاص، امکان سفارشی سازی وجود دارد، از جمله:
- تغییر ابعاد پایه کلمپ
- ضخامت متفاوت برای فریم پنل
- پیچ ها و رزوه های خاص
- رنگ و نوع پوشش سطح
این قابلیت، محصول را برای پروژه های نیروگاهی بزرگ با استانداردهای ویژه و همچنین پروژه های صنعتی OEM ایده آل می کند.
استانداردها و تأییدیه های کلمپ تی
کلمپ T به عنوان یکی از اجزای اصلی سیستم نصب پنل، باید استانداردهای سختگیرانه ای را در حوزه متریال، استحکام سازه ای و عملکرد محیطی رعایت کند. انطباق با این استانداردها تضمین می کند که محصول در پروژه های صنعتی، نیروگاهی و شرایط آب و هوایی مختلف عملکردی پایدار و قابل اتکا داشته باشد.
۱. استانداردهای بینالمللی طراحی سازه
کلمپ T مطابق با الزامات محاسباتی و بارگذاری سازه ای زیر طراحی و آزمایش می شود:
- ASCE 7 – بارگذاری باد، برف و نیروهای جانبی
- Eurocode 9 – طراحی سازه های آلومینیومی
- DIN 1055 – استاندارد آلمانی بارهای محیطی
- JIS C8955 – استاندارد ژاپنی سیستم های نصب خورشیدی
این استانداردها تضمین می کنند که کلمپ در برابر شرایط باد شدید، بارهای برفی سنگین و ارتعاشات مکانیکی مقاومت کافی داشته باشد.
۲. استانداردهای مربوط به متریال آلومینیوم
متریال مورد استفاده در تولید کلمپ مطابق با استانداردهای جهانی آلومینیوم است:
- ASTM B221 – مشخصات پروفیل های اکسترود شده
- EN 755-9 / EN 755-1 – استاندارد اروپایی آلومینیوم اکسترود شده
- ISO 6892 – تست کشش و خواص مکانیکی
این استانداردها تضمین کننده استحکام، پایداری و کیفیت یکنواخت در طول تولید هستند.
۳. استانداردهای پوشش سطح و مقاومت خوردگی
برای اطمینان از طول عمر بالا در شرایط سخت محیطی، کلمپ مطابق با استانداردهای زیر تولید و تست می شود:
- ISO 7599 – استاندارد آنودایزینگ آلومینیوم
- تست اسپری نمک (Salt Spray Test) مطابق ASTM B117
- مقاومت در برابر UV و رطوبت طبق استانداردهای محیطی صنعتی
این موارد باعث می شوند که محصول برای مناطق ساحلی، بیابانی و آب و هوای مرطوب مناسب باشد.
۴. تست های مکانیکی و کیفیت تولید
کلمپ T در فرآیند کنترل کیفیت، از مراحل زیر عبور می کند:
- تست گشتاور پیچ و استحکام اتصال
- تست کشش و فشار بر اساس نیاز پروژه
- بررسی شکل پذیری و توزیع تنش
- تست لرزش (Vibration Test) برای شرایط بادی و طوفانی
تمامی تست ها تضمین می کنند که کلمپ در شرایط عملیاتی واقعی عملکردی پایدار داشته باشد.
۵. مدارک و گواهی های قابل ارائه (Upon Request)
برای پروژه های EPC یا نیروگاهی، امکان ارائه مدارک زیر وجود دارد:
- دیتاشیت کامل فنی
- گزارش تست های مکانیکی و خوردگی
- گواهی مواد اولیه (Mill Certificate)
- نقشه فنی (DWG / STEP)
- مستندات QC و فرآیند تولید
این اسناد برای تأییدیه کارفرما، مشاور و تیمهای فنی پروژه بسیار کاربردی هستند.
کلمپ T پنل خورشیدی، یکی از مهم ترین اجزای سیستم های
استراکچر خورشیدی است که انتخاب درست آن می تواند پایداری سازه، سرعت اجرای پروژه و طول عمر سیستم را تضمین کند. این محصول با بهره گیری از آلیاژهای مقاوم، طراحی مهندسی شده و انطباق کامل با استانداردهای بین المللی، گزینه ای مطمئن و حرفه ای برای پیمانکاران EPC، تامین کنندگان تجهیزات خورشیدی و طراحان سازه محسوب می شود.
اگر در حال اجرای یک پروژه صنعتی، نیروگاهی یا Rooftop هستید و به دنبال اتصالات با کیفیت، عمر مفید بالا و قابلیت اطمینان در شرایط محیطی سخت هستید، کلمپ T نورا انرژی پاک می تواند نیازهای فنی پروژه شما را به بهترین شکل برآورده کند.
تیم ما با ارائه مشاوره تخصصی، ظرفیت تأمین مستمر و امکان تولید سفارشی در کنار شماست تا اجرای پروژه تان دقیقتر، سریع تر و کم ریسک تر انجام شود.
