ارتینگ و حفاظت صاعقه نیروگاه خورشیدی؛ طراحی، تجهیزات و چک‌ لیست اجرا

جنس خاک، جریان خطا، زمان قطع، گستره سایت، نوع سازه و خطر صاعقه برای هر پروژه متفاوت است؛ بنابراین نسخه «یک سایز تسمه و یک مقاومت ثابت برای همه» از نظر مهندسی قابل اتکا نیست.

ارت حفاظتی، هم‌ بندی و حفاظت صاعقه چه تفاوتی دارند؟

ارت حفاظتی مسیر و مرجع لازم برای عملکرد حفاظت و کاهش خطر برق‌گرفتگی را فراهم می‌کند. هم‌بندی، اجزای فلزی در دسترس را به شبکه مشترک وصل می‌کند تا اختلاف پتانسیل خطرناک محدود شود. ارت عملکردی برای نیاز کارکرد یا پایش برخی تجهیزات است و باید مطابق دستورالعمل سازنده تعریف شود. این سه نقش ممکن است اجزای مشترک داشته باشند، اما هدف و معیار آنها یکی نیست.

حفاظت صاعقه نیز فقط اتصال برق‌گیر به خاک نیست. ارزیابی ریسک، سامانه گیرنده، هادی نزولی، فاصله جداسازی، شبکه زمین، هم‌بندی و حفاظت تجهیزات داخلی در برابر موج باید هماهنگ شوند. استاندارد خانواده IEC 62305 این اجزا را در قالب مدیریت ریسک، حفاظت فیزیکی و سامانه‌های الکتریکی/الکترونیکی بررسی می‌کند.

چرا یک عدد عمومی برای مقاومت زمین کافی نیست؟

عددی مانند ۲ یا ۵ اهم به‌تنهایی طراحی را تعریف نمی‌کند. معیار قابل پذیرش به آرایش شبکه، سطح ولتاژ، طرح حفاظت، جریان خطا و زمان قطع، ولتاژ تماس و گام، الزامات کارفرما و مرجع اتصال وابسته است. حتی اندازه‌گیری مقاومت کل بدون دانستن روش آزمون و شرایط خاک می‌تواند برداشت ناقص ایجاد کند.

خاک مرطوب و خشک، فصل اندازه‌گیری، دمای زمین، فاصله پراب‌ها و وجود مسیرهای موازی روی نتیجه اثر دارند. طراح باید معیارهای پروژه را پیش از اجرا مشخص کند و گزارش تست نیز شرایط اندازه‌گیری را ثبت نماید. اگر نتیجه با معیار همخوان نیست، راهکار از توسعه شبکه و افزودن الکترود تا اصلاح اتصالات یا بازنگری طرح می‌تواند متفاوت باشد.

ورودی‌ های لازم برای طراحی ارتینگ نیروگاه

• پلان سایت، محل آرایه‌ها، اینورتر، ترانس، پست، تابلوها، ساختمان و حصار.
• سطح ولتاژ، آرایش شبکه، جریان اتصال کوتاه و زمان عملکرد حفاظت.
• مقاومت ویژه خاک در نقاط و عمق‌های مناسب و تغییرات فصلی محتمل.
• جنس سازه، فونداسیون، حصار، لوله و سایر فلزات مدفون یا در دسترس.
• خورندگی خاک، رطوبت، مواد شیمیایی و ترکیب فلزات در اتصالات.
• نتیجه ارزیابی ریسک صاعقه و نیاز به LPS و حفاظت اضافه‌ولتاژ.
• الزامات شرکت برق، کارفرما، سازنده اینورتر/ترانس و استاندارد پروژه.

آزمون مقاومت ویژه خاک بهتر است در محدوده‌ای انجام شود که نماینده سایت باشد. یک نقطه کنار جاده یا خاک دست‌خورده ممکن است کل نیروگاه را نمایندگی نکند. در سایت بزرگ، تفاوت لایه‌ها و رطوبت باید در مدل دیده شود. نتایج ژئوتکنیک نیز برای شناخت خاک، خوردگی و هماهنگی مسیرهای مدفون مفید است.

معماری شبکه زمین در نیروگاه خورشیدی

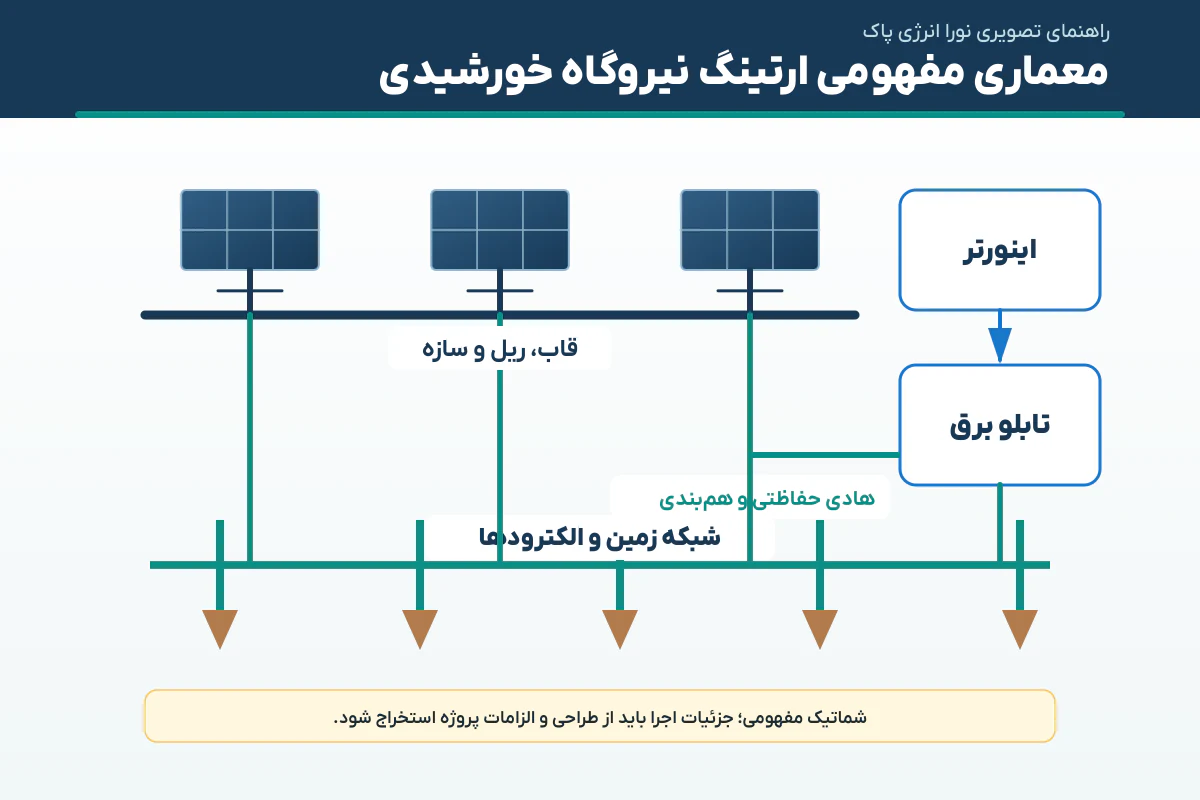

در یک طرح معمول، هادی‌های طولی و عرضی پیرامون بلوک‌ها یا تجهیزات، شبکه‌ای پیوسته می‌سازند و با الکترودهای عمودی، فونداسیون یا عناصر مجاز دیگر تکمیل می‌شوند. قاب پنل، ریل، میز سازه، اینورتر، تابلو، ترانس، پست و اجزای فلزی لازم به این شبکه هم‌بند می‌شوند. جزئیات دقیق به استاندارد و طرح پروژه وابسته است.

شبکه باید مسیرهای متعدد و قابل اتکا داشته باشد و در نقاط بحرانی، قطع یک اتصال کل بلوک را بی‌ارت نکند. بااین‌حال حلقه یا مسیر موازی نباید بدون تحلیل تداخل و جریان‌های ناخواسته ایجاد شود. نقشه باید شماره اتصالات، محل تست‌پوینت‌ها، عمق دفن و عبور از راه را نشان دهد.

هم‌ بندی پنل، ریل و استراکچر

قاب آلومینیومی پنل معمولاً آنودایز شده است و لایه سطحی می‌تواند پیوستگی الکتریکی را محدود کند. واشر دندانه‌دار، کلمپ یا اتصال تأییدشده باید سطح تماس مناسب ایجاد کند؛ صرف تماس مکانیکی پنل با ریل کافی فرض نمی‌شود. دستورالعمل پنل و سامانه نصب تعیین می‌کند کدام نقاط برای اتصال زمین مجازند.

ریل‌ها و قطعات سازه نیز باید پیوستگی مستند داشته باشند. اگر مفصل انبساط، پوشش غیررسانا یا اتصال پیچ‌ومهره‌ای مسیر را قطع می‌کند، جامپر یا روش تأییدشده لازم است. محصولات استراکچر پنل و کلمپ و اتصالات باید از نظر مکانیکی و الکتریکی با جزئیات پروژه هماهنگ شوند. گشتاور بیش از حد می‌تواند پوشش یا قاب را آسیب بزند و گشتاور کم اتصال ناپایدار می‌سازد.

تسمه ارت، سیم مسی یا فولاد ضدزنگ؟

انتخاب ماده به رسانایی، استحکام، خوردگی، سرقت، قیمت، روش اتصال و عمر طراحی بستگی دارد. مس رسانایی بالایی دارد اما تماس مستقیم آن با فولاد گالوانیزه در حضور الکترولیت می‌تواند خوردگی گالوانیکی را تشدید کند. فولاد گالوانیزه در برخی پروژه‌ها راهکاری اقتصادی و مقاوم است، ولی ضخامت پوشش، خاک و محل برش باید کنترل شوند. فولاد ضدزنگ نیز برای شرایط خاص قابل بررسی است.

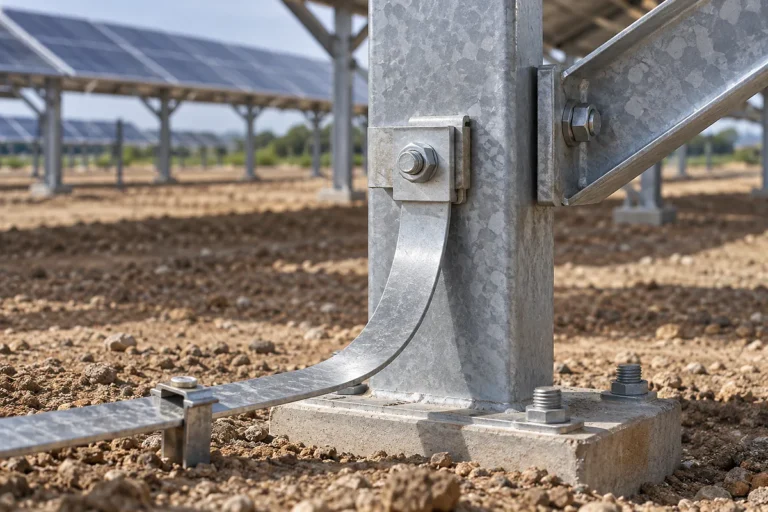

تسمه ارت گالوانیزه به‌دلیل سطح تماس، استحکام و امکان تأمین پروژه‌ای در شبکه زمین و هم‌بندی کاربرد دارد، اما سایز آن با جریان خطا، زمان قطع، روش نصب و خوردگی تعیین می‌شود. ابعاد رایج بازار معیار کافی نیست. در سفارش، عرض، ضخامت، نوع و مقدار پوشش، شکل عرضه، تلرانس و مدارک کنترل کیفیت مشخص شوند.

سایز هادی ارت چگونه تعیین می‌ شود؟

سطح مقطع باید تنش حرارتی ناشی از جریان خطا در زمان قطع را تحمل کند و حداقل‌های مکانیکی و خوردگی را نیز برآورده سازد. در شبکه‌های فشار متوسط، جریان برگشتی، تقسیم جریان میان مسیرها و اثر شیلد کابل‌ها در محاسبه اهمیت دارند. در بخش DC و AC فشار ضعیف نیز الزامات استاندارد، حفاظت و سازنده تجهیزات بررسی می‌شوند.

بزرگ‌کردن سطح مقطع بدون اصلاح اتصال یا طراحی شبکه همیشه مشکل را حل نمی‌کند. اتصال ضعیف، جوش یا بست نامناسب، کاهش مقطع در خوردگی و مسیر طولانی می‌تواند عملکرد را محدود کند. محاسبه، مشخصات خرید و روش اجرا باید یک سند هماهنگ باشند.

الکترود زمین، چاه ارت و شبکه گسترده

برای نیروگاه زمینی بزرگ، شبکه گسترده و الکترودهای توزیع‌شده معمولاً منطقی‌تر از تکیه بر یک چاه مجزا است؛ زیرا هدف هم‌پتانسیل‌سازی کل سایت است. در پروژه کوچک یا ساختمان جانبی، چاه یا الکترود موضعی ممکن است بخشی از طرح باشد. تعداد و عمق الکترودها از مدل خاک و فضای سایت به دست می‌آید.

مواد کاهنده مقاومت، اگر استفاده شوند، باید از نظر دوام، خوردگی، محیط‌زیست و دستورالعمل سازنده ارزیابی شوند. رسیدن به عدد خوب در روز تحویل کافی نیست؛ طرح باید رفتار فصلی و نگهداری را در نظر بگیرد. نقاط تست در محل امن و قابل دسترس قرار گیرند تا بررسی دوره‌ای بدون تخریب ممکن باشد.

حفاظت صاعقه: از ارزیابی ریسک تا LPS

وجود پنل در فضای باز به‌تنهایی به معنی نیاز یکسان همه سایت‌ها به برق‌گیر نیست. مطابق رویکرد IEC 62305، خطر صاعقه و پیامدهای آن ارزیابی می‌شود و سطح حفاظت و اقدامات لازم تعیین می‌گردد. ابعاد سایت، تراکم صاعقه، نوع سازه، خطوط ورودی و خروجی، حضور افراد و ارزش تداوم سرویس از ورودی‌های مهم‌اند.

در صورت نیاز به سامانه حفاظت خارجی، موقعیت گیرنده‌ها باید با روش طراحی معتبر تعیین شود و تا حد ممکن از سایه‌اندازی یا برخورد با پنل جلوگیری کند. فاصله جداسازی، مسیر هادی نزولی، اتصالات، ولتاژ تماس و اتصال به شبکه زمین کنترل می‌شوند. نصب میله بلند بدون ارزیابی ناحیه حفاظت و جریان‌های القایی می‌تواند حس امنیت کاذب بسازد.

SPD و حفاظت اضافه‌ ولتاژ در سمت DC و AC

موج اضافه‌ولتاژ می‌تواند از صاعقه مستقیم یا نزدیک، کلیدزنی و خطوط طولانی ایجاد شود. انتخاب SPD به معماری LPS، سطح تحمل تجهیزات، ولتاژ کاری، نوع شبکه و محل نصب وابسته است. در DC باید تجهیز مخصوص فتوولتائیک با ولتاژ پیوسته مناسب انتخاب شود؛ استفاده از SPD نامتناسب AC در مدار DC خطرناک است.

طول سیم اتصال SPD باید کوتاه و مسیر آن کم‌حلقه باشد؛ وگرنه اندوکتانس، ولتاژ باقی‌مانده را افزایش می‌دهد. هماهنگی حفاظتی میان تابلو آرایه، ورودی اینورتر، خروجی AC و پست لازم است. نشانگر وضعیت و کنتاکت هشدار، برنامه بازرسی را آسان می‌کند. محل و کلاس دقیق با طراحی و استاندارد پروژه تعیین می‌شود.

اتصالات، جوش و کنترل خوردگی

اتصال مدفون پس از خاک‌ریزی به‌سادگی قابل تعمیر نیست. نوع اتصال باید برای ماده هادی و محیط تأیید شده باشد و مقاومت مکانیکی و الکتریکی لازم را حفظ کند. سطوح تماس پیش از اتصال تمیز شوند، پوشش مزاحم کنترل گردد و پس از اجرا حفاظت خوردگی مناسب اعمال شود. اتصال جوشی یا مکانیکی هرکدام روش کنترل خود را دارند.

در محل عبور تسمه از خاک به هوا یا بتن، تغییر محیط می‌تواند خوردگی را تشدید کند. برخورد مستقیم مس و فولاد گالوانیزه، آسیب پوشش در خم‌کاری، برش بدون ترمیم و بست از جنس نامتناسب از خطاهای رایج‌اند. جدول متریال باید جنس همه دو طرف اتصال و روش جداسازی یا واسط را مشخص کند.

چک‌ لیست اجرا و بازرسی قبل از دفن

• مسیر، عمق، فاصله از تأسیسات و محل اتصالات با نقشه مصوب تطبیق داده شود.
• جنس، عرض، ضخامت و پوشش تسمه یا هادی با گواهی و سفارش کنترل شود.
• خم‌ها بدون کاهش شدید مقطع یا ترک پوشش اجرا شوند.
• اتصالات تمیز، محکم، قابل ردیابی و دارای حفاظت خوردگی باشند.
• جنس فلزات دو طرف و خطر خوردگی گالوانیکی بررسی شود.
• از هر مسیر و اتصال مدفون، عکس دارای موقعیت و شماره گرفته شود.
• پیوستگی بخش‌ها پیش از خاک‌ریزی آزمون و نتیجه ثبت گردد.
• خاک‌ریزی و کوبش طبق مشخصات انجام شود و نخاله تیز روی هادی نریزد.

آزمون، راه‌ اندازی و مدارک تحویل

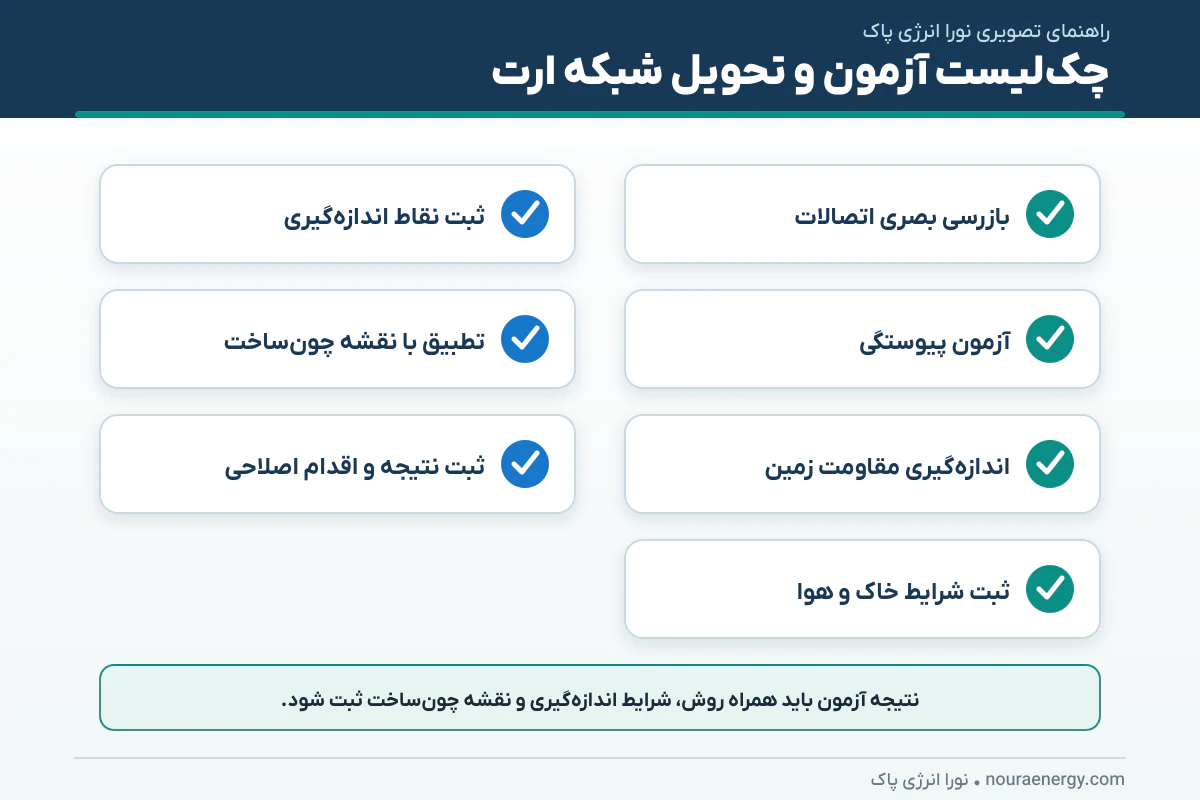

برنامه آزمون می‌تواند شامل بازرسی بصری، پیوستگی هم‌بندی، مقاومت اتصال‌ها، مقاومت شبکه زمین با روش مناسب، ولتاژ تماس و گام در صورت لزوم و عملکرد هماهنگ حفاظت باشد. روش و معیار از طراحی می‌آید. ابزار اندازه‌گیری باید کالیبراسیون معتبر داشته باشد و تداخل مسیرهای موازی در تفسیر نتیجه لحاظ شود.

گزارش تحویل باید نقشه چون‌ساخت، محل الکترود و تست‌پوینت، جنس و مقطع هادی، فهرست اتصال‌های خاص، نتایج آزمون، شرایط خاک و هوا، مشخصات ابزار و عکس‌های قبل از دفن را شامل شود. برنامه نگهداری نیز دوره بازرسی، آزمون پس از تغییرات و اقدام پس از صاعقه یا خطا را تعریف کند.

نگهداری شبکه ارت و حفاظت صاعقه

بازرسی دوره‌ای باید متناسب با محیط و اهمیت پروژه برنامه‌ریزی شود. خوردگی، شل شدن اتصال، سرقت هادی، حفاری جدید، تغییر سازه و تعویض تجهیزات می‌تواند شبکه را مختل کند. پس از هر توسعه یا حادثه، نقشه و آزمون به‌روزرسانی شوند. ثبت روند مقادیر از یک اندازه‌گیری منفرد ارزشمندتر است.

SPD مصرف‌شده یا معیوب باید طبق نشانگر و برنامه نگهداری تعویض شود. مسیرهای صاعقه و اتصال گیرنده‌ها، هادی‌های نزولی و تست‌جوینت‌ها نیز بازرسی شوند. آموزش بهره‌بردار برای گزارش نشانه‌های داغی، سوختگی یا شکست اتصال بخش مهمی از تحویل است.

ثبت خط مبنا و تحلیل روند

در نخستین راه‌اندازی، نتایج آزمون هر بلوک و شرایط اندازه‌گیری به‌عنوان خط مبنا ثبت شود. آزمون دوره‌ای وقتی ارزش دارد که با روش و نقاط مشابه انجام و با سابقه مقایسه شود. افزایش تدریجی مقاومت یا افت پیوستگی می‌تواند نشانه خوردگی، شل شدن اتصال یا تغییر رطوبت باشد. تغییر فصل باید در تفسیر روند لحاظ شود و هر جهش غیرعادی با بازرسی میدانی پیگیری گردد.

کارهای عمرانی بعدی:مانند حفر کانال، افزودن فنس یا توسعه اینورتر—ممکن است هادی مدفون را قطع کنند. سیستم مجوز حفاری باید نقشه شبکه زمین را بررسی کند و پس از کار، پیوستگی و چون‌ساخت به‌روزرسانی شود. نگهداری بدون کنترل تغییرات، حتی با آزمون سالانه، نمی‌تواند سلامت کل شبکه را تضمین کند.

قطعات یدکی مناسب:مانند بست تأییدشده، جامپر، نشانگر یا ماژول SPD—باید با مدل نصب‌شده تطبیق داشته باشند. جایگزین ظاهراً مشابه ممکن است جنس، سطح جریان یا رفتار موج متفاوتی داشته باشد. فهرست قطعات یدکی، محل نگهداری و دستور تعویض در بسته بهره‌برداری ثبت شود تا تعمیر اضطراری به اتصال موقت و بی‌کیفیت منجر نشود.

اشتباهات پرهزینه در ارتینگ نیروگاه خورشیدی

• کپی نقشه پروژه دیگر بدون داده خاک، خطا و سطح ولتاژ.
• انتخاب تسمه فقط بر اساس سایز رایج بازار و نه محاسبه و خوردگی.
• فرض پیوستگی الکتریکی قاب و ریل بدون اتصال یا آزمون تأییدشده.
• اتصال مستقیم فلزات ناسازگار و رها کردن محل برش بدون حفاظت.
• طول زیاد سیم SPD و مسیر حلقه‌ای که حفاظت موج را تضعیف می‌کند.
• دفن شبکه پیش از عکس، کنترل اتصال و آزمون پیوستگی.
• تحویل یک عدد مقاومت بدون روش آزمون، شرایط خاک و نقشه چون‌ساخت.

پرسش‌ های متداول

مقاومت ارت نیروگاه خورشیدی باید چند اهم باشد؟

یک عدد جهانی برای همه نیروگاه‌ها وجود ندارد. معیار باید از طراحی، سطح ولتاژ، حفاظت، ولتاژ تماس و گام و الزامات مرجع اتصال استخراج شود.

آیا هر ردیف پنل به ارت جداگانه نیاز دارد؟

نحوه اتصال ردیف‌ها به معماری شبکه زمین و طرح هم‌بندی وابسته است. هدف ایجاد مسیر پیوسته و قابل آزمون با افزونگی مناسب است، نه الزاماً چاه جدا برای هر ردیف.

تسمه ارت گالوانیزه بهتر است یا مس؟

هیچ انتخاب مطلقی وجود ندارد. رسانایی، خوردگی، تماس فلزات، استحکام، سرقت، هزینه و استاندارد پروژه باید مقایسه شوند.

آیا استراکچر پنل می‌تواند نقش هادی ارت را داشته باشد؟

فقط اگر طراحی، پیوستگی، سطح مقطع مؤثر، اتصالات و دوام آن مطابق الزامات پروژه اثبات و تأیید شود. تماس مکانیکی ساده کافی نیست.

برای پنل خورشیدی حتماً برق‌گیر لازم است؟

نیاز و سطح حفاظت باید از ارزیابی ریسک و ضوابط پروژه تعیین شود. نصب برق‌گیر بدون طراحی ناحیه حفاظت و فاصله جداسازی راهکار کاملی نیست.

چه زمانی شبکه ارت باید تست شود؟

پیش از دفن بخش‌های مدفون، در راه‌اندازی، به‌صورت دوره‌ای، و پس از تغییر عمده، حفاری، خطا یا رویداد صاعقه؛ برنامه دقیق در مدارک نگهداری تعریف می‌شود.
