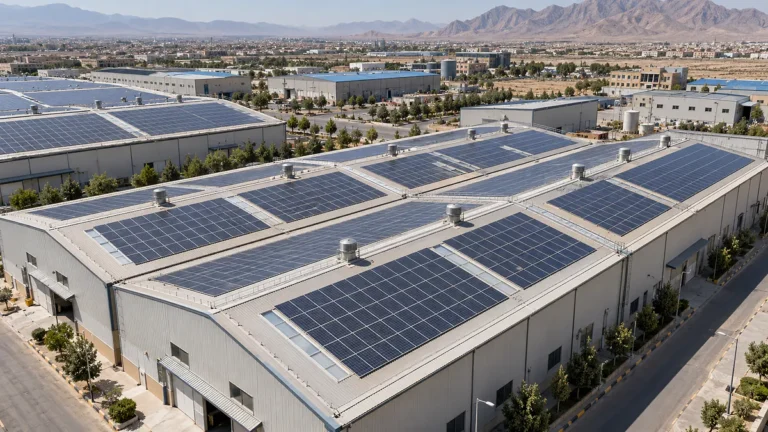

روی سقف سوله چند کیلووات پنل خورشیدی جا می‌ شود؟ راهنمای محاسبه ظرفیت و الزامات سازه

این راهنما یک روش اجرایی برای برآورد اولیه ارائه می‌دهد و مرز میان تخمین فروش و طراحی قابل اجرا را روشن می‌کند.

 هر مترمربع سقف چند وات ظرفیت می‌ دهد؟

برای غربالگری سوله‌ای با پنل‌های پربازده، می‌توان ظرفیت نهایی را حدود ۱۱۰ تا ۱۸۰ وات DC به ازای هر مترمربع سطح ناخالص سقف سنجید. این دامنه اثر حذف نورگیر، حریم لبه، مسیر دسترسی، فاصله‌ها و شکل سقف را نیز به‌طور مقدماتی پوشش می‌دهد. عدد ۱۸۰ برای سقف منظم و کم‌مانع است؛ سقف قدیمی یا پرمانع ممکن است کمتر از ۱۱۰ وات بر مترمربع نتیجه دهد.

این نسبت، معیار طراحی یا تضمین ظرفیت نیست. پنل ۵۸۰ وات با سطح حدود ۲٫۶ مترمربع روی خود ماژول چگالی نزدیک ۲۲۰ وات بر مترمربع دارد، اما همه سقف با پنل پوشانده نمی‌شود. مهندس باید نقشه واقعی پنل‌گذاری را با دیتاشیت پنل و محدودیت‌های پروژه تهیه کند.

روش پنج‌ مرحله‌ ای محاسبه ظرفیت سقف

۱. مساحت هندسی هر دهانه را جدا کنید

طول و عرض هر سطح شیب‌دار را از نقشه یا برداشت اندازه بگیرید؛ تصویر ماهواره‌ای برای تخمین اولیه مفید است ولی برای سفارش سازه کافی نیست. سقف‌های چنددهانه، اختلاف ارتفاع و پیش‌آمدگی‌ها باید جدا ثبت شوند. سطح روی شیب با تصویر افقی تفاوت دارد، بنابراین مبنای اندازه‌گیری را در گزارش بنویسید.

۲. سطح‌ های غیرقابل استفاده را حذف کنید

نورگیر، هواکش، دودکش، کولر، سایه سوله مجاور، جان‌پناه و بخش‌های آسیب‌دیده از سطح کم می‌شوند. حریم لبه، مسیر تردد، دسترسی آتش‌نشانی و فضای سرویس تجهیزات نیز باید طبق ضوابط پروژه لحاظ شود. حفظ امکان تعمیر سقف و تجهیزات موجود بخشی از طراحی است، نه فضای هدررفته.

۳. مدل پنل و جهت چیدمان را روی پلان بنشانید

طول، عرض، فاصله نصب و محل کلمپ هر پنل از دیتاشیت و دستورالعمل سازنده گرفته می‌شود. چیدمان عمودی یا افقی می‌تواند تعداد پنل هر دهانه را عوض کند. محل درز انبساط، آبرو و عضو باربر نیز محدودیت ایجاد می‌کند. بهتر است دو مدل پنل قابل تأمین روی یک پلان مقایسه شوند.

۴. محدودیت الکتریکی را اعمال کنید

تعداد پنل باید با طول رشته، دامنه MPPT، جریان ورودی و شرایط حدی دما هماهنگ شود. گاهی پلان هندسی ۳۲۰ پنل جا می‌دهد ولی رشته‌بندی و تعداد ورودی اینورتر عدد دیگری را مطلوب می‌کند. انتخاب ظرفیت AC نیز به پروفایل مصرف، نقطه اتصال و هدف خودتأمین وابسته است.

۵. سازه، باد و اتصال را تأیید کنید

تا زمانی که ظرفیت باربری و روش مهار تأیید نشده، ظرفیت روی پلان «قابل ساخت» نیست. وزن پنل و سازه، بار متمرکز، مکش و فشار باد، تجمع احتمالی برف، خوردگی و وضعیت پیچ‌ها و ورق سقف بررسی می‌شوند. سپس محل ریل و اتصالات با پرلین یا عضو باربر هماهنگ می‌گردد.

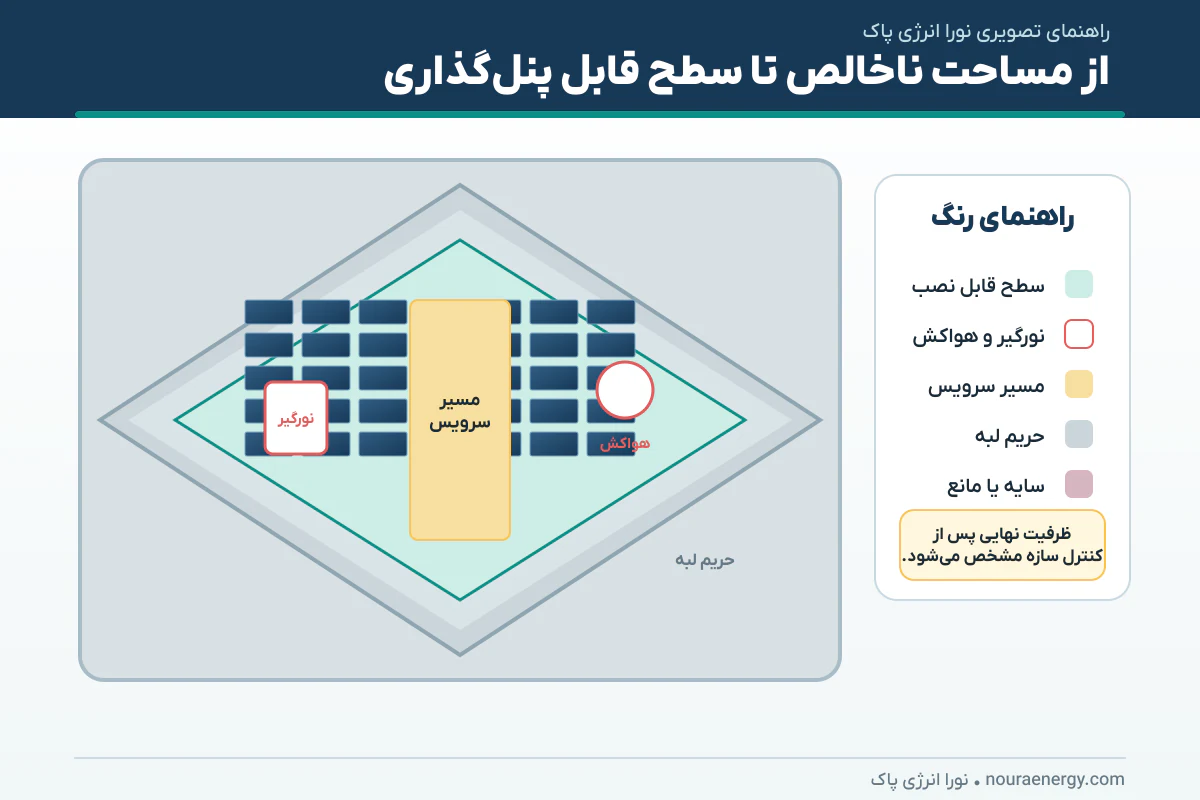

ضریب سطح مفید را چگونه تعیین کنیم؟

ضریب سطح مفید نسبت سطحی است که واقعاً امکان پنل‌گذاری دارد به سطح ناخالص سقف. برای سوله منظم با مانع کم ممکن است بالا باشد؛ در سقف دندانه‌ای، دارای نورگیر ممتد یا تجهیزات متعدد پایین می‌آید. به‌جای استفاده از یک ضریب عمومی، بهتر است سطح حذف‌شده در نقشه رنگی نشان داده شود تا تصمیم قابل بازبینی باشد.

ارزیابی سازه سوله: فقط وزن پنل را نبینید

بررسی سازه باید به نقشه‌های موجود، ابعاد و وضعیت اعضا، بارهای طراحی، تغییرات بهره‌برداری و خوردگی تکیه کند. اگر نقشه معتبر نیست، برداشت و مدل‌سازی لازم می‌شود. وزن متوسط تجهیزات فقط بخشی از مسئله است؛ نحوه توزیع بار روی پرلین، بار متمرکز نصاب در حین اجرا و اثر سوراخ‌کاری یا گیره نیز مهم است.

مکش باد در لبه و گوشه سقف معمولاً بحرانی‌تر از ناحیه میانی است. طرح اتصال باید مسیر انتقال نیرو از پنل و ریل تا عضو اصلی را نشان دهد. مهندس سازه همچنین باید ترکیب بارها را بر اساس ضوابط معتبر پروژه و شرایط محل کنترل کند. اگر تقویت لازم است، هزینه، توقف تولید و ترتیب اجرا باید پیش از قرارداد EPC روشن شود.

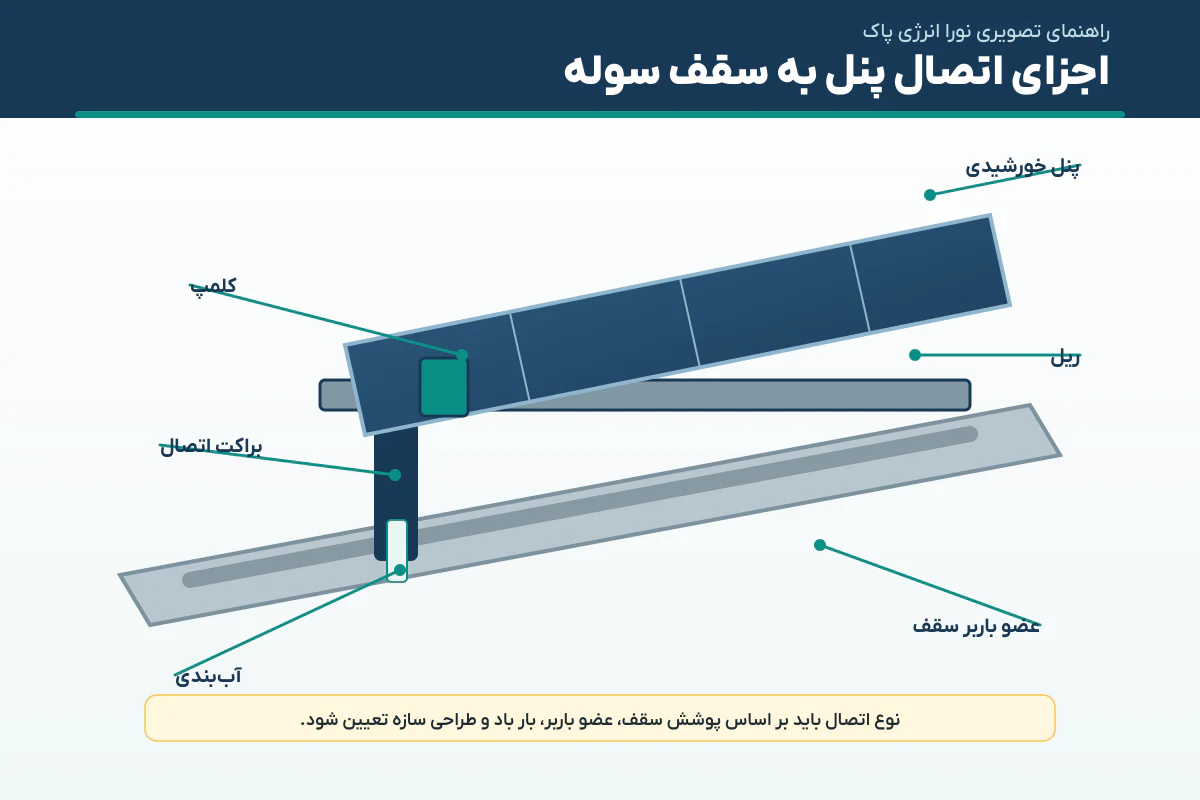

انتخاب استراکچر و روش اتصال به سقف

روش اتصال برای ورق ذوزنقه‌ای، ساندویچ‌پنل، سقف ایستادرز یا سقف بتنی یکسان نیست. اتصال نفوذی باید به عضو مناسب برسد و جزئیات آب‌بندی و سازگاری واشر و پوشش روشن باشد. گیره بدون سوراخ‌کاری نیز تنها وقتی قابل اتکاست که با پروفیل درز، بار و دستورالعمل سازنده سازگار باشد.

در استراکچر پنل خورشیدی و اتصالات و کلمپ‌ها، ابعاد پنل، ضخامت قاب، فاصله ریل، جنس فلزات، پوشش ضدخوردگی و گشتاور نصب باید هم‌زمان کنترل شوند. تماس فلزات غیرهم‌جنس در محیط مرطوب می‌تواند خوردگی گالوانیکی ایجاد کند. برش یا سوراخ‌کاری نیز نباید بدون ترمیم پوشش رها شود.

آب‌بندی، زهکشی و ضمانت سقف

نشتی معمولاً نتیجه یک خطای کوچک در جزئیات است: سوراخ خارج از عضو، پیچ با واشر نامناسب، فشار بیش از حد، آب‌بندی روی سطح آلوده یا مسدود شدن آبرو. روش اجرا باید با سازنده یا پیمانکار سقف هماهنگ شود و پیش از نصب انبوه، نمونه اتصال تأیید گردد. مسیر آب و امکان پاک‌سازی آبرو حفظ شود.

اگر سقف ضمانت دارد، نصب پنل ممکن است شرایط آن را تغییر دهد. مسئولیت تعمیر نشتی و دسترسی زیر پنل باید در قرارداد مشخص باشد. عکس قبل و بعد، ثبت محل نفوذها و آزمون آب‌بندی در نقاط نمونه، سابقه مفیدی برای تحویل پروژه ایجاد می‌کند.

طراحی الکتریکی و مسیر کابل روی سوله

کابل DC نباید آزاد روی ورق داغ یا آبرو رها شود. سینی یا مهار، شعاع خمش، فاصله از لبه تیز، مقاومت UV و تفکیک مسیرها باید کنترل شوند. کانکتورهای جفت‌شده باید از خانواده سازگار باشند و اتصالات در محل‌های قابل بازرسی قرار گیرند. مسیر ورود به ساختمان نیز نیازمند آب‌بندی، حفاظت مکانیکی و هماهنگی حریق است.

محل اینورتر بر طول کابل، دما، گردوغبار، صدا و دسترسی تعمیر اثر دارد. راهنمای اینورتر خورشیدی معیارهای انتخاب را شرح می‌دهد. تابلوهای AC و DC، کلید جداساز، حفاظت اضافه‌ولتاژ، ارتینگ و علائم هشدار باید مطابق طراحی و دستورالعمل سازنده اجرا شوند. استانداردهای IEC 62548-1 و IEC 60364-7-712 چارچوب فنی مهمی برای این بخش‌اند.

ایمنی حریق و دسترسی اضطراری

آرایه خورشیدی پس از قطع برق AC همچنان در حضور نور ولتاژ DC تولید می‌کند. مسیرهای دسترسی، محل کلیدهای جداساز، نشانه‌گذاری کابل و هماهنگی با طرح حریق کارخانه باید پیش از اجرا مشخص شوند. پنل نباید دسترسی به دریچه دود، تجهیزات اطفا، راه فرار یا بخش‌هایی را که آتش‌نشانی برای عملیات نیاز دارد مسدود کند.

تفکیک آرایه به بلوک‌های منطقی، جانمایی خوانای تابلوها و نقشه اضطراری می‌تواند واکنش را سریع‌تر کند. الزامات دقیق حریق باید از ضوابط محل، بیمه‌گر، HSE و مرجع ذی‌صلاح پروژه گرفته شود. آموزش تیم نگهداری و نصب علائم بادوام به اندازه انتخاب تجهیز اهمیت دارد؛ برچسب محو یا نقشه قدیمی در حادثه کاربردی نیست.

اجرای پروژه روی کارخانه فعال

سوله صنعتی معمولاً در زمان نصب فعال است. مسیر حمل پنل، محدوده سقوط اشیا، کار در ارتفاع، تداخل جرثقیل با تولید و ساعات قطع برق باید در برنامه اجرایی دیده شوند. بارگذاری موقت بسته‌های پنل روی سقف می‌تواند از بار طراحی موضعی بیشتر شود؛ محل دپو و ترتیب پخش باید توسط مسئول سازه و HSE تأیید گردد.

طرح اجرای مرحله‌ای کمک می‌کند تولید کارخانه و نصب با هم تداخل کمتری داشته باشند. هر ناحیه پس از آب‌بندی، کنترل گشتاور، مهار کابل و پاک‌سازی تحویل موقت می‌شود. مجوز کار گرم، کار در ارتفاع، قفل و برچسب‌گذاری برق و برنامه واکنش به باد شدید باید با سیستم ایمنی کارخانه هماهنگ باشند. این هزینه‌های اجرایی باید در پیشنهاد پیمانکار دیده شوند.

شرایط آب‌وهوا نیز باید در برنامه روزانه اجرا وارد شود. حمل صفحه بزرگ پنل و کار روی لبه در باد می‌تواند خطرناک باشد و باران یا گردوغبار کیفیت آب‌بندی و اتصال را کاهش دهد. معیار توقف کار، شیوه مهار موقت و مسئول اعلام وضعیت پیش از شروع مشخص شوند. پس از هر شیفت، ابزار، قطعات و پنل‌های نصب‌نشده طوری مهار شوند که باد یا ارتعاش آنها را جابه‌جا نکند.

قبل از ورود تیم نصب، یک ناحیه نمونه کامل اجرا و تحویل شود. این نمونه باید ریل، کلمپ، آب‌بندی، مسیر کابل، برچسب و اتصال هم‌بندی را نشان دهد و مبنای کیفیت کار انبوه باشد. اصلاح یک نمونه کم‌هزینه‌تر از بازکردن صدها اتصال است و اختلاف برداشت میان طراح، ناظر و نصاب را زود آشکار می‌کند.

ظرفیت مناسب برای خودتأمین کارخانه

بیشترین ظرفیت قابل نصب الزاماً بهترین ظرفیت اقتصادی نیست. اگر هدف کاهش خرید برق است، منحنی بار ساعات روز، روزهای کاری، تعطیلات و تولید فصلی با خروجی خورشیدی مقایسه می‌شود. محدودیت تزریق، نحوه تسویه و برنامه توسعه بار نیز اثر دارند. ممکن است بخشی از سقف برای فاز بعد یا بار آینده نگه داشته شود.

برای برآورد تولید، مختصات، جهت، شیب، سایه و تلفات وارد مدل می‌شوند. PVWatts برای تخمین اولیه مناسب است، ولی ارزیابی پروژه صنعتی باید داده مصرف و محدودیت اتصال را نیز ببیند. مقاله راهنمای نیروگاه خورشیدی صنعتی و صفحه هزینه نیروگاه به تصمیم مالی کمک می‌کنند.

مثال محاسباتی برای یک سقف ۵٬۰۰۰ مترمربعی

فرض کنید پس از حذف نورگیر، حریم، راهرو و سایه، ۷۰ درصد سقف قابل چیدمان باشد؛ یعنی ۳٬۵۰۰ مترمربع. با پنل ۵۸۰ وات و سطح ۲٫۶ مترمربع، در محاسبه صرفاً هندسی حدود ۱٬۳۴۶ پنل یا ۷۸۱ کیلووات به دست می‌آید. فاصله نصب، مرز دهانه‌ها و رشته‌بندی می‌تواند تعداد واقعی را کاهش دهد.

اگر پلان نهایی ۱٬۲۵۰ پنل بپذیرد، ظرفیت DC برابر ۷۲۵ کیلووات می‌شود. سپس باید باربری سقف، آرایش رشته، ظرفیت AC، مصرف کارخانه و اتصال بررسی شود. این مثال نشان می‌دهد دامنه جدول ۵۵۰ تا ۹۰۰ کیلووات برای غربالگری مفید است، اما عدد قرارداد تنها پس از پلان و تأییدهای فنی مشخص می‌شود.

چک‌ لیست بازدید فنی سقف سوله

• نقشه سازه، پوشش سقف، سال ساخت و تغییرات انجام‌شده جمع‌آوری شود.
• خوردگی، تغییرشکل، نشتی، پیچ‌های مفقود و بخش‌های تعمیرشده ثبت شوند.
• ابعاد دهانه، شیب، جهت، نورگیر، هواکش، آبرو و سایه برداشت شوند.
• مسیر ایمن ورود، باربری حین نصب و برنامه توقف تولید مشخص شود.
• محل اینورتر، تابلو، کابل، ارت و نقطه اتصال داخلی علامت‌گذاری گردد.
• پروفایل مصرف و محدودیت تزریق برای تعیین ظرفیت اقتصادی بررسی شود.
• نمونه جزئیات اتصال و آب‌بندی پیش از نصب انبوه تأیید شود.

پرسش‌ های متداول

روی هر ۱۰۰۰ مترمربع سقف سوله چند کیلووات پنل جا می‌شود؟

برای غربالگری حدود ۱۱۰ تا ۱۸۰ کیلووات DC قابل تصور است؛ اما سطح مفید، موانع، مدل پنل، سازه و اتصال عدد نهایی را تعیین می‌کنند.

آیا سقف ساندویچ‌پنل برای نصب پنل مناسب است؟

ممکن است مناسب باشد، ولی اتصال نباید صرفاً به پوسته ضعیف متکی باشد. نوع پنل، عضو باربر، آب‌بندی و بار باد باید توسط طراح تأیید شوند.

نصب پنل باعث نشتی سقف می‌شود؟

با جزئیات و اجرای درست الزاماً نه؛ اما سوراخ‌کاری، واشر نامناسب یا مسدود شدن آبرو ریسک نشتی را بالا می‌برد. نمونه اتصال و کنترل آب‌بندی ضروری است.

آیا وزن پنل برای سوله خطرناک است؟

فقط وزن متوسط معیار نیست. بار متمرکز، باد، برف، وضعیت اعضا و مسیر انتقال نیرو باید بررسی شود. تأیید مهندس سازه پیش‌نیاز اجراست.

بهترین جهت نصب روی سوله چیست؟

جهت موجود سقف، مصرف، تابش، باد و روش اتصال تعیین‌کننده‌اند. گاهی پیروی از شیب سقف از افزودن زاویه اقتصادی‌تر و سازه‌ای امن‌تر است.

برای شروع بررسی چه اطلاعاتی ارسال کنیم؟

ابعاد یا نقشه سقف، آدرس، تصاویر داخل و بیرون سوله، نوع پوشش، سال ساخت، قبض یا داده مصرف و هدف ظرفیت برای ارزیابی اولیه مفید است.
