استراکچر پنل خورشیدی در ظاهر تنها یک سازه فلزی ساده به نظر می رسد، اما در واقع ستون فقرات هر نیروگاه خورشیدی است؛ بخشی که پایداری، طول عمر و حتی راندمان سیستم را تعیین می کند. این سازه مسئولیت نگه داشتن پنل ها در زاویه صحیح، تحمل بارهای محیطی و انتقال نیروهای باد، برف و ارتعاشات را بر عهده دارد. اگر استراکچر به درستی طراحی و اجرا نشود، حتی بهترین پنلها نیز نمی توانند عملکرد واقعی خود را ارائه دهند.
به دلیل سطح تماس وسیع با باد و فشارهای ناشی از وزن کلی پنل ها، سازه باید طبق استانداردهای سازه ای و اقلیمی طراحی شود تا در برابر شرایط سخت اقلیمی مانند مناطق بادخیز، کویری یا سردسیر مقاومت داشته باشد.
به همین دلیل هنگام صحبت از طراحی یک سیستم خورشیدی پایدار، اولین سؤال همیشه این است: «استراکچر پنل خورشیدی چطور طراحی شده است؟»
انواع استراکچرهای پنل خورشیدی
انتخاب نوع استراکچر، نقطه شروع طراحی هر سیستم خورشیدی است. هر پروژه، چه یک نیروگاه 1000 مگاواتی باشد و چه یک پشت بام مسکونی، نیاز دارد سازه ای متناسب با شرایط اقلیمی، نوع سطح، میزان تابش خورشید و محدودیت های اجرایی انتخاب شود. در این بخش، تمام انواع استراکچرهای متداول را معرفی می کنیم؛ با تمرکز ویژه بر استراکچر زمینی که ستون اصلی نیروگاه های بزرگ مقیاس است.
استراکچر زمینی (Ground Mount) ، گزینه اصلی نیروگاه های بزرگ
استراکچر زمینی رایج ترین و مهندسی ترین نوع سازه برای نیروگاه های خورشیدی است. این مدل روی فونداسیون نصب می شود و امکان تنظیم زاویه، ارتفاع و جهت گیری دقیق پنل ها را فراهم می کند.
ویژگی ها و مزیت ها
- امکان اجرای زاویه ایده آل برای بیشترین دریافت انرژی
- مقاومت بالا در برابر بار باد و ارتعاش
- قابلیت استفاده در زمین های شیب دار یا ناهموار
- دسترسی ساده برای تعمیر و نگهداری
- مناسب برای پروژه های چند کیلوواتی تا چند چندهزار مگاواتی
چالش ها
- نیاز به اجرای فونداسیون (بتن، رمرینگ، یا پیچ گراند)
- مقدار بیشتری فولاد نسبت به استراکچر پشت بامی
استراکچر زمینی به دلیل ظرفیت بارگذاری بالا و طول عمر زیاد، ستون اصلی توسعه نیروگاه های خورشیدی در جهان است.
استراکچر پشت بامی (Rooftop Mounting)
این سازه ها معمولاً سبک تر و کم حجم تر از مدل های زمینی هستند و در انواع زیر اجرا می شوند:
- نصب روی سقف شیبدار (با ریل و کلمپ)
- نصب روی سقف تخت (با پایه های مثلثی)
ویژگی ها
سبک، کم مصرف، مناسب برای ساختمان های مسکونی و تجاری.
چالش ها
محدودیت فضا، محدودیت تحمل بار سقف، و وابستگی زاویه نصب به ساختار موجود ساختمان.
استراکچر شیبدار (Tilted Structure)
این مدل معمولاً روی سطوح تخت مثل پشت بام ها استفاده می شود؛ زمانی که پنل باید در زاویه مشخصی قرار گیرد.
کاربرد
افزایش راندمان در مناطق با تابش مایل، یا زمانی که نصب پنل بدون زاویه باعث افت تولید می شود.
استراکچر ثابت و متحرک (Fixed vs. Tracking)
استراکچر ثابت (Fixed-Tilt)
• رایجترین و اقتصادیترین مدل
• زاویه نصب ثابت است
• هزینه نگهداری پایین
استراکچر متحرک (Tracker)
• دارای محور حرکتی برای دنبال کردن خورشید
• تا ۲۰–۳۰٪ افزایش راندمان
• مناسب نیروگاه های بزرگ، اما گران تر و نیازمند نگهداری بیشتر
تفاوت استراکچر خانگی و صنعتی
خانگی
- سیستم ساده تر
- تعداد پنل کمتر
- نیاز به استراکچر سبک
- نصب روی پشت بام یا حیاط
صنعتی / نیروگاهی
- نیاز به طراحی سازه ای دقیق
- فونداسیون، مهاربند، بادسنجی
- کنترل کیفیت و استانداردهای سخت گیرانه
هرچند استراکچرهای متنوعی وجود دارد، اما برای پروژه های بزرگ و نیروگاه های زمین محور، استراکچر زمینی بهترین گزینه از نظر پایداری، راندمان و طول عمر است. فهم دقیق تفاوت ها و کاربردها، انتخاب سازه مناسب را ساده تر می کند و از اشتباه های پرهزینه جلوگیری خواهد کرد.

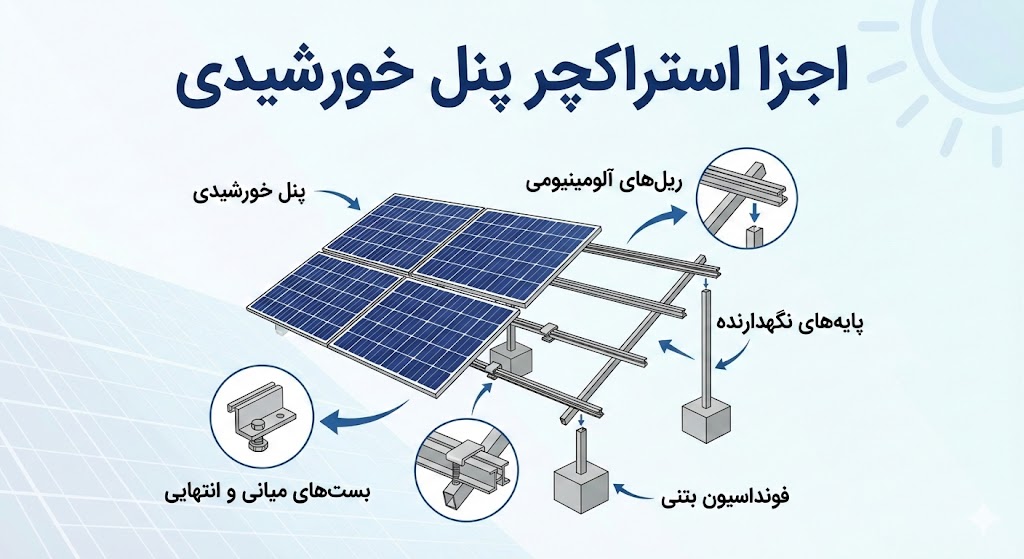

معرفی کامل اجزا استراکچر پنل خورشیدی
در این بخش وارد مهم ترین قسمت مقاله می شویم؛ یعنی بررسی دقیق اجزای تشکیل دهنده استراکچر پنل خورشیدی. هر کدام از این قطعات وظیفه مشخصی دارند و کیفیت یا طراحی نادرست آن ها می تواند روی کل سیستم اثر بگذارد. تلاش شده تعادل مناسبی بین پاراگراف های توضیحی و لیست های کاربردی حفظ شود.
پروفیل C ، ستون اصلی سازه
پروفیل های فولادی شکل دهنده اسکلت اصلی استراکچر هستند. در نیروگاه های زمینی، پروفیل C معمولاً به دلیل استحکام خمشی بالا، توزیع یکنواخت نیرو و قابلیت نصب سریع، گزینه استاندارد محسوب می شود.
ویژگی ها
- تولید با ضخامت های ۱.۵ تا ۶ میلیمتر
- مقاومت بالا در برابر بادهای شدید
- امکان نصب مهاربندها و ریل ها روی آن
- سازگاری با پوشش گالوانیزه گرم برای افزایش طول عمر
کاربردها
- اجرای ستون ها
- ساخت فریم های نگه دارنده
- استفاده در خرپا یا اسپان های طولانی
ریل نگه دارنده پنل (Module Rail) – رابط انتقال نیرو
ریل ها محل اتصال مستقیم پنل ها هستند و نیروهای وزنی و محیطی را به پروفیل ها منتقل می کنند. این قطعه باید هم سبک باشد و هم مقاوم؛ از همینرو در پروژه های مختلف از آلومینیوم و فولاد گالوانیزه استفاده می شود.
نکات مهندسی مهم
- ضخامت مناسب برای جلوگیری از خمش در طول های زیاد
- امکان نصب کلمپ ها بدون لغزش
- پوشش ضدخوردگی
- تحمل پیچش ناشی از باد جانبی
بیس پلیت (Base Plate)، رابط سازه و فونداسیون
بیس پلیت قطعه ای فولادی است که نیروهای عمودی و افقی را از ستون به فونداسیون منتقل می کند. کیفیت طراحی این بخش برای پایداری کل سازه حیاتی است.
نقش های کلیدی
- توزیع نیرو روی فونداسیون
- جلوگیری از نشست ناهمگون
- فراهم کردن سطح مناسب برای پیچ یا جوش ستون
در مناطق با خاک ضعیف، بیس پلیت نقش مهم تری پیدا می کند و معمولاً ابعاد بزرگ تری دارد.

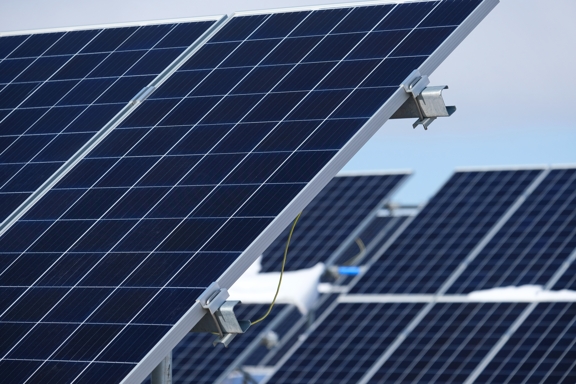

کلمپ ها (Clamps)، اتصال دهنده اصلی پنل
کلمپ ها یکی از دقیق ترین اجزای استراکچر هستند، زیرا مستقیم با پنل تماس دارند. کوچک ترین نقص در طراحی یا متریال آن ها ممکن است باعث لرزش، لغزش یا حتی آسیب به فریم پنل شود.
انواع متداول
- کلمپ میانی (Mid Clamp)
- کلمپ پایانی (End Clamp)
- کلمپ U برای سازه های خاص
ویژگی های مهم
- لبه های بدون تیزی برای حفاظت از فریم
- مقاومت در برابر فشار یکنواخت
پیچ ها و اتصالات، قفل کننده سازه
اتصالات نقش ستون های نامرئی استراکچر را دارند. حتی اگر پروفیل ها مقاوم باشند، اتصالات ضعیف می توانند کل سازه را بی اثر کنند.
نکات فنی
- مقاومت در برابر کشش و برش
- پوشش گالوانیزه گرم یا زینک فلیک برای جلوگیری از زنگ زدگی
- انتخاب طول مناسب برای جلوگیری از هرزشدگی
موارد استفاده
- اتصال ریل به پروفیل
- نصب مهاربند
- مونتاژ خرپاهای طولانی
اسپان بولت (Span Bolt)، تنظیم کننده فشار در سازه زمینی
اسپان بولت بیشتر در سازه های زمینی کاربرد دارد و مسئولیت تنظیم و ثابت نگه داشتن فاصله بین اجزای سازه ای را بر عهده دارد.
کاربردها
- تنظیم فاصله خرپا
- افزایش استحکام جانبی
- جلوگیری از تغییر شکل طولی
این قطعه در مناطق بادخیز اهمیت دوچندان پیدا می کند، زیرا مانع لرزش های مداوم سازه می شود.
مهاربند (Bracing)، پایداری در برابر باد و زلزله
مهاربند یکی از مهم ترین اجزایی است که در استراکچرهای زمینی نقش قابل توجهی دارد. این قطعه، نیروهای جانبی را کنترل و از انتقال فشارهای غیرمعمول به پنل جلوگیری می کند.
عملکرد اصلی
- جلوگیری از پیچش سازه
- کاهش لرزش
- افزایش پایداری در بادهای شدید
فریم ها و سازه های سفارشی
در پروژه های صنعتی یا نیروگاه های بزرگ، گاهی از فریم های سفارشی برای جایگیری تعداد بالای پنل ها یا نصب در شیب های خاص استفاده می شود.
این سازه ها معمولاً از
- پروفیل C تقویت شده
- مهاربندهای متقاطع
- ریل های سنگین تر
طراحی می شوند تا از پس بارهای سنگین برآیند.
فونداسیون، ریشه پایداری سازه
فونداسیون نقش انتقال بار سازه به زمین را بر عهده دارد. نوع خاک، میزان بار باد و ارتفاع سازه، انتخاب فونداسیون را تعیین می کند.
انواع متداول
- فونداسیون بتنی (رایج ترین)
- رَمِرد / بتون کمتر (مناسب زمین های سخت)
- پیچ گراند (Ground Screw)
ویژگی های فنی
- مقاومت در برابر کنده شدن در باد
- جلوگیری از نشست
- افزایش طول عمر سازه
هر قطعه در استراکچر پنل خورشیدی نقشی مشخص و کلیدی دارد. هماهنگی میان این قطعات، استاندارد بودن متریال و طراحی اصولی باعث می شود سازه در برابر شرایط سخت محیطی مقاومت کند و عملکرد پایدار و طولانی مدتی ارائه دهد.
استانداردهای طراحی استراکچر پنل خورشیدی
طراحی استراکچر پنل خورشیدی فقط انتخاب چند قطعه فلزی و اتصال آن ها نیست؛ یک فرآیند مهندسی دقیق است که باید بر اساس استانداردهای بینالمللی و الزامات سازه ای انجام شود. رعایت این استانداردها تضمین می کند که سازه در برابر نیروهای باد، وزن برف، ارتعاشات، خوردگی و تغییرات دما پایدار بماند و طول عمر نیروگاه افزایش یابد.
استانداردهای سازه ای (Structural Standards)
ASCE 7، مبنای محاسبه بار باد و برف
استاندارد ASCE یکی از معتبرترین منابع مهندسی برای محاسبه بارهای محیطی است. مهندسان طراحی استراکچر قبل از هر چیز باید موارد زیر را مشخص کنند:
- سرعت باد منطقه طبق نقشه های اقلیمی
- نوع زمین (کویری، شهری، باز)
- جهت و شدت بار باد
- وزن برف و بار مرده
این استاندارد به ویژه برای استراکچرهای زمینی اهمیت دارد، زیرا سطح تماس مستقیم با باد زیاد است.
استانداردهای آلمانی و اروپایی
DIN EN 1991 برای محاسبه بارهای جانبی، بارهای توزیعی و تنش های سازه ای استفاده می شود.
DIN EN ISO 1461 / ISO 14713 این دو استاندارد مربوط به گالوانیزه گرم هستند و حداقل ضخامت پوشش، کیفیت غوطه وری و میزان مقاومت در برابر خوردگی را مشخص می کنند.
استانداردهای مربوط به مواد و اتصالات
ASTM A36، A572، A992 برای تعیین کیفیت فولاد به کاررفته در پروفیل ها ، ASTM A325/A490 برای پیچ و مهره های سازه ای با مقاومت بالا ، EN 10219 برای مقاطع شکل دهی شده سرد مانند پروفیل C است.
الزامات طراحی استراکچر از دید مهندسی
یک سازه خورشیدی استاندارد باید
- تحمل بار باد تا مقادیر طراحی شده در اقلیم پروژه را داشته باشد.
- زاویه نصب پنل ها را بدون تغییر در طول زمان حفظ کند.
- در برابر تغییر شکل، پیچش و لرزش مقاوم باشد.
- فاقد نقطه تمرکز تنش (Stress Concentration) باشد.
- قابلیت انتقال بار از پنل به ریل، از ریل به پروفیل، و از پروفیل به فونداسیون را به صورت یکنواخت فراهم کند.
استانداردهای خوردگی و دوام سازه
طول عمر استراکچر خورشیدی معمولاً بین ۲۰ تا ۳۰ سال در نظر گرفته می شود. مهم ترین عامل شکست سازه ها در این بازه زمانی، خوردگی است.
برای جلوگیری از خوردگی باید:
- از پوشش گالوانیزه گرم با ضخامت حداقل ۷۰ تا ۸۵ میکرون برای فولاد استفاده شود.
- پیچ ها و اتصالات نیز گالوانیزه گرم باشند، نه آبکاری سرد.
- در مناطق ساحلی از پوشش های ویژه مانند ZAM یا فولاد آلوزینک استفاده شود.
- فاصله قطعات برای گردش هوا رعایت شود تا رطوبت تجمع نکند.
استانداردهای ایمنی نصب و اجرا
- رعایت استانداردهای IEC در خصوص ایمنی الکتریکی
- نصب مهاربندها طبق نقشه و فاصله مجاز
- استفاده از پیچ ها با گشتاور استاندارد
- جلوگیری از اعمال بارهای اضافی به پنل هنگام نصب
- کنترل تراز، فاصله ریل ها و زاویه نهایی
استانداردهای طراحی استراکچر تضمین می کنند که سازه تنها یک پایه فلزی نباشد، بلکه یک سازه مهندسی پایدار باشد که عملکرد نیروگاه را در بازه ای طولانی حفظ کند. رعایت این اصول باعث می شود سیستم خورشیدی شما در برابر شرایط سخت محیطی نیز دوام بیاورد و راندمان واقعی خود را ارائه دهد.
استراکچر پنل خورشیدی بیش از آن که یک سازه فلزی باشد، بستر اصلی تولید انرژی پاک است. اگر این بخش با دقت مهندسی طراحی، انتخاب و اجرا شود، پنل ها می توانند در طول ۲۰ تا ۳۰ سال با بیشترین راندمان ممکن کار کنند. در مقابل، کوچک ترین ضعف در کیفیت متریال، استانداردهای سازه ای یا اجرای فونداسیون، می تواند عملکرد کل نیروگاه را تحت تأثیر قرار دهد.
توسعه انرژی خورشیدی زمانی پایدار و اقتصادی خواهد بود که زیرساخت آن، یعنی استراکچر استاندارد و باکیفیت، با دانش فنی و تجربه مهندسی همراه باشد. آگاهی از اجزا و استانداردهای این سازه، نخستین قدم برای ساخت نیروگاهی قابل اعتماد و آینده محور است.
