انواع استراکچر پنل خورشیدی خانگی

انواع استراکچر پنل خورشیدی خانگی شامل سازه ثابت روی سقف مسطح، سازه هم سطح یا شیبدار روی سقف شیروانی، سازه بالاستی بدون نفوذ، سازه زمینی ثابت، سازه قابل تنظیم دستی، کارپورت خورشیدی و در کاربردهای محدود سازه ردیاب است. انتخاب نهایی باید بر اساس نوع سقف، ظرفیت باربری، باد، برف، آب بندی و فضای قابل نصب انجام شود.

اگر برای خانه، ویلا یا باغ خود سیستم خورشیدی در نظر گرفته اید، انتخاب پنل تنها بخشی از تصمیم است. پنل باید روی سازه ای قرار گیرد که وزن مجموعه را به بخش باربر ساختمان یا زمین منتقل کند، زاویه و فاصله مناسب را حفظ کند و در برابر مکش باد، بار برف، خوردگی و لرزش پایدار بماند. انتخاب اشتباه سازه می تواند به آب بندی بام، پوشش سقف یا حتی خود پنل ها آسیب بزند.

استراکچر پنل خورشیدی خانگی چیست؟

استراکچر یا سیستم نصب، مجموعه ای از ریل ها، پایه ها، براکت ها، پروفیل ها، کلمپ ها و اتصالات است که پنل را در موقعیت طراحی شده نگه می دارد. این سازه باید بار مرده پنل و اجزای نصب، نیروهای ناشی از باد و برف و در صورت لزوم اثر زلزله را به مسیر باربر مطمئن منتقل کند. سازه همچنین فاصله لازم برای گردش هوا در پشت پنل، زهکشی آب و دسترسی تعمیراتی را فراهم می کند.

استراکچر با قاب آلومینیومی خود پنل متفاوت است. قاب پنل بخشی از ماژول است، اما استراکچر مجموعه ای است که ماژول را به سقف، فونداسیون یا زمین متصل می کند. برای شناخت کلی همه کاربردها می توانید مقاله مادر «انواع استراکچر پنل خورشیدی» را ببینید؛ این راهنما فقط روی انتخاب سازه برای خانه، بام و محوطه ویلایی تمرکز دارد.

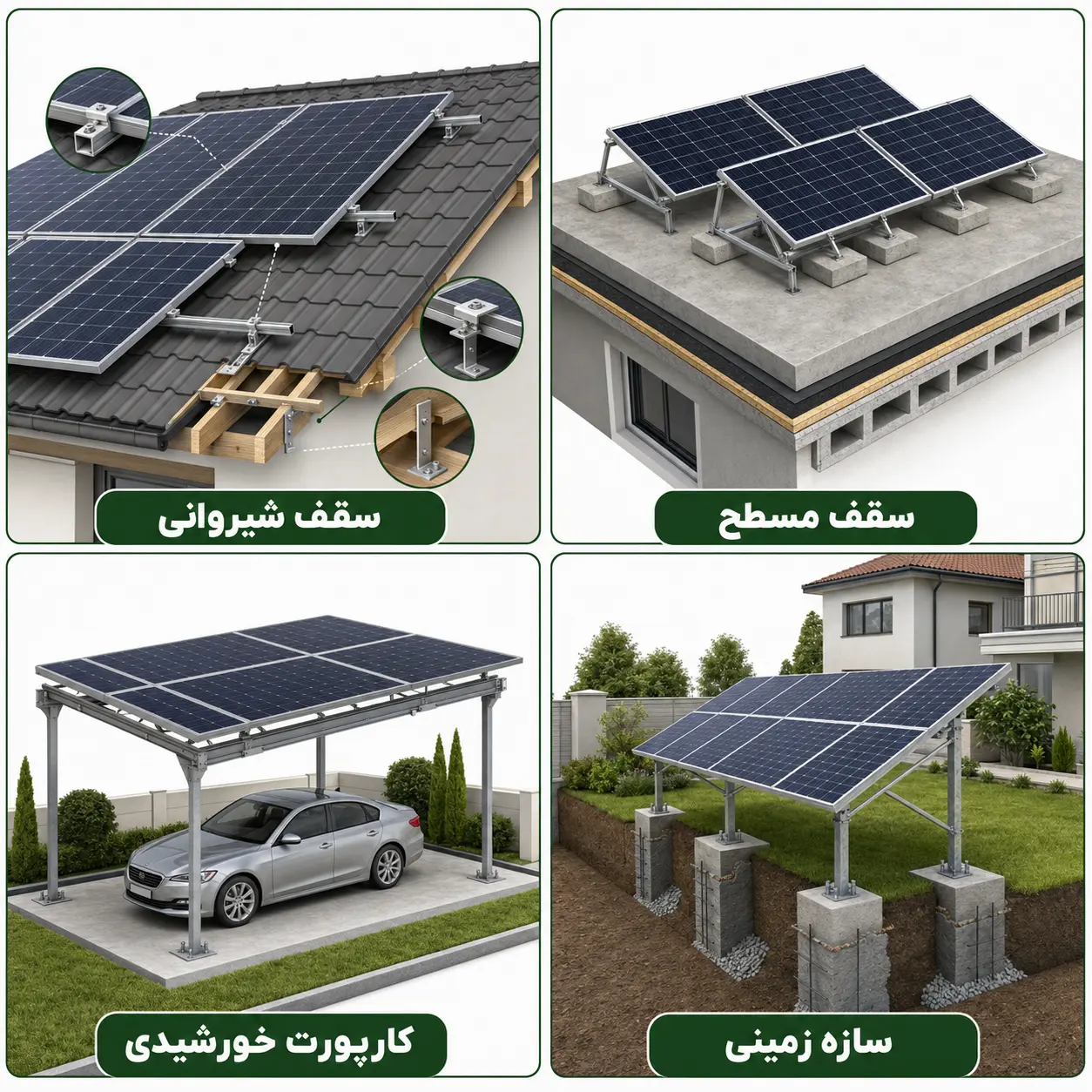

انواع استراکچر پنل خورشیدی خانگی در یک نگاه

استراکچر ثابت؛ انتخاب پایه برای بیشتر خانه ها

در سازه ثابت، زاویه پنل پس از نصب تغییر نمی کند. نبود قطعات متحرک، کنترل و نگهداری را ساده می کند و به همین دلیل این مدل در اغلب سامانه های خانگی نقطه شروع بررسی است. ثابت بودن به معنای یک شکل واحد نیست؛ سازه می تواند هم سطح سقف شیبدار، با شیب افزوده روی بام مسطح یا روی پایه زمینی اجرا شود.

زاویه، فاصله ریل ها، تعداد تکیه گاه ها و نوع اتصال باید با ابعاد و محدوده های مهار اعلام شده توسط سازنده پنل و همچنین محاسبات بار هماهنگ باشد. استفاده از یک الگوی ثابت برای همه ساختمان ها، بدون توجه به ارتفاع و گوشه های پرمکش بام، رویکرد مناسبی نیست.

استراکچر قابل تنظیم دستی؛ مفید اما نه همیشه ضروری

در این مدل می توان زاویه پنل را در چند وضعیت از پیش تعریف شده تغییر داد. این قابلیت در پروژه ای که دسترسی ایمن و برنامه نگهداری مشخص دارد می تواند برای هماهنگی بهتر با فصل مفید باشد. با این حال، هر تغییر زاویه توزیع بار باد و فاصله ردیف ها را نیز تغییر می دهد؛ بنابراین حالت های مجاز باید از ابتدا در طراحی سازه دیده شوند.

اگر دسترسی به بام دشوار است یا احتمال تنظیم نادرست وجود دارد، سادگی سازه ثابت اغلب ارزشمندتر از قابلیت تنظیم خواهد بود. پیش از انتخاب، افزایش تولید احتمالی باید در برابر هزینه سازه، عملیات تنظیم و ریسک ایمنی سنجیده شود.

ردیاب خورشیدی خانگی؛ گزینه ای تخصصی برای شرایط محدود

ردیاب تک محوره یا دو محوره با موتور و کنترلر، جهت پنل را در طول روز تغییر می دهد. این فناوری بیشتر در زمین های باز و پروژه هایی معنا پیدا می کند که افزایش تولید، هزینه مکانیزم، مصرف کمکی، تعمیرات و حساسیت بیشتر به باد را توجیه کند. در بام های مسکونی، محدودیت فضا، سایه متقابل، ارتفاع و نگهداری معمولا باعث می شود ردیاب انتخاب اول نباشد.

اگر زمین ویلایی آزاد دارید، مقایسه فنی و اقتصادی ردیاب با سازه زمینی ثابت امکان پذیر است؛ اما تصمیم باید بر اساس شبیه سازی تولید، شرایط باد، خدمات پس از فروش و هزینه چرخه عمر گرفته شود، نه صرفا جذابیت حرکت پنل.

انتخاب استراکچر بر اساس محل نصب

سقف مسطح؛ سازه متصل یا بالاستی

روی بام بتنی مسطح معمولا پنل ها با زاویه طراحی شده روی قاب های ردیفی نصب می شوند. دو مسیر رایج وجود دارد: اتصال سازه به اجزای باربر بام با جزئیات آب بندی یا استفاده از بالاست. در هر دو روش باید مسیر آب باران، فاصله از جان پناه، راهرو دسترسی، تجهیزات موجود و سایه ردیف ها بررسی شود.

در بام ایزوگام شده، تصمیم فقط «سوراخ کنیم یا نه» نیست. پایه ها ممکن است بار نقطه ای یا سایش روی پوشش ایجاد کنند و نفوذها نیز به فلشینگ و آب بندی حرفه ای نیاز دارند. هماهنگی نصاب خورشیدی، متخصص بام و مهندس سازه ریسک نشتی و آسیب پوشش را کاهش می دهد.

سقف شیبدار فلزی، سفالی یا شینگل

در سقف شیبدار، پنل ها اغلب نزدیک به شیب موجود نصب می شوند. ریل ها از طریق براکت یا کلمپ اختصاصی به زیرسازی باربر متصل می شوند؛ ورق یا تایل به تنهایی نباید بدون بررسی به عنوان عضو باربر فرض شود. در سقف فلزی ایستادرز، بعضی کلمپ ها می توانند بدون سوراخ کاری به درز قفل شوند، اما سازگاری کلمپ با پروفیل درز و ظرفیت مجاز آن باید تایید شود.

برای سفال و شینگل، قلاب، فلشینگ و محل اتصال با تیر یا عضو زیرسازی اهمیت زیادی دارد. محل نفوذ باید با سیستم پوشش سقف سازگار باشد. همچنین فاصله پنل از سطح باید به اندازه ای باشد که زهکشی، خنک شدن پشت پنل و دسترسی بازرسی مختل نشود.

استراکچر زمینی برای حیاط، باغ و ویلا

اگر سقف کوچک، سایه دار، فرسوده یا از نظر جهت نامناسب است، نصب زمینی می تواند آزادی بیشتری برای زاویه، جهت و فاصله ردیف ها فراهم کند. سازه ممکن است روی فونداسیون بتنی، پایه کوبشی یا پیچ زمینی اجرا شود؛ انتخاب روش پایه به آزمایش خاک، سطح آب، خوردگی، باد و امکان ورود تجهیزات وابسته است.

در محوطه خانگی باید برخورد افراد و خودرو، دسترسی کودکان، حیوانات، سرقت، رشد گیاهان و مسیر کابل تا تجهیزات برق نیز دیده شود. نصب زمینی معمولا شستشو و تعمیر را آسان تر می کند، اما زمین قابل استفاده را اشغال می کند و به حفاظت پیرامونی بیشتری نیاز دارد.

کارپورت یا سایبان خورشیدی

کارپورت خورشیدی برای ویلایی که پارکینگ روباز دارد، دو کارکرد را ترکیب می کند: تحمل پنل و ایجاد سایه برای خودرو. برخلاف پایه سبک پشت بامی، کارپورت یک سازه مستقل با ستون، تیر، فونداسیون و دهانه عبور خودرو است. ارتفاع آزاد، برخورد خودرو، تخلیه آب، مسیر کابل و مقاومت در برابر باد باید از ابتدا طراحی شوند.

اگر پنل ها نقش پوشش باران را نیز دارند، جزئیات آب بند بین ماژول ها و ناودان اهمیت پیدا می کند. خود پنل و فاصله معمول ماژول ها لزوما سقف کاملا آب بند ایجاد نمی کنند.

نصب روی نما یا بالکن

نصب عمودی یا مایل روی نما و بالکن در بعضی ساختمان ها ممکن است، اما سطح محدود، سایه، زاویه تابش، بار باد و خطر سقوط قطعه، آن را به راهکاری تخصصی تبدیل می کند. اتصال به نرده یا نمای غیر باربر بدون محاسبه قابل قبول نیست. علاوه بر تایید سازه، ضوابط ساختمان و حقوق سایر ساکنان نیز باید بررسی شود.

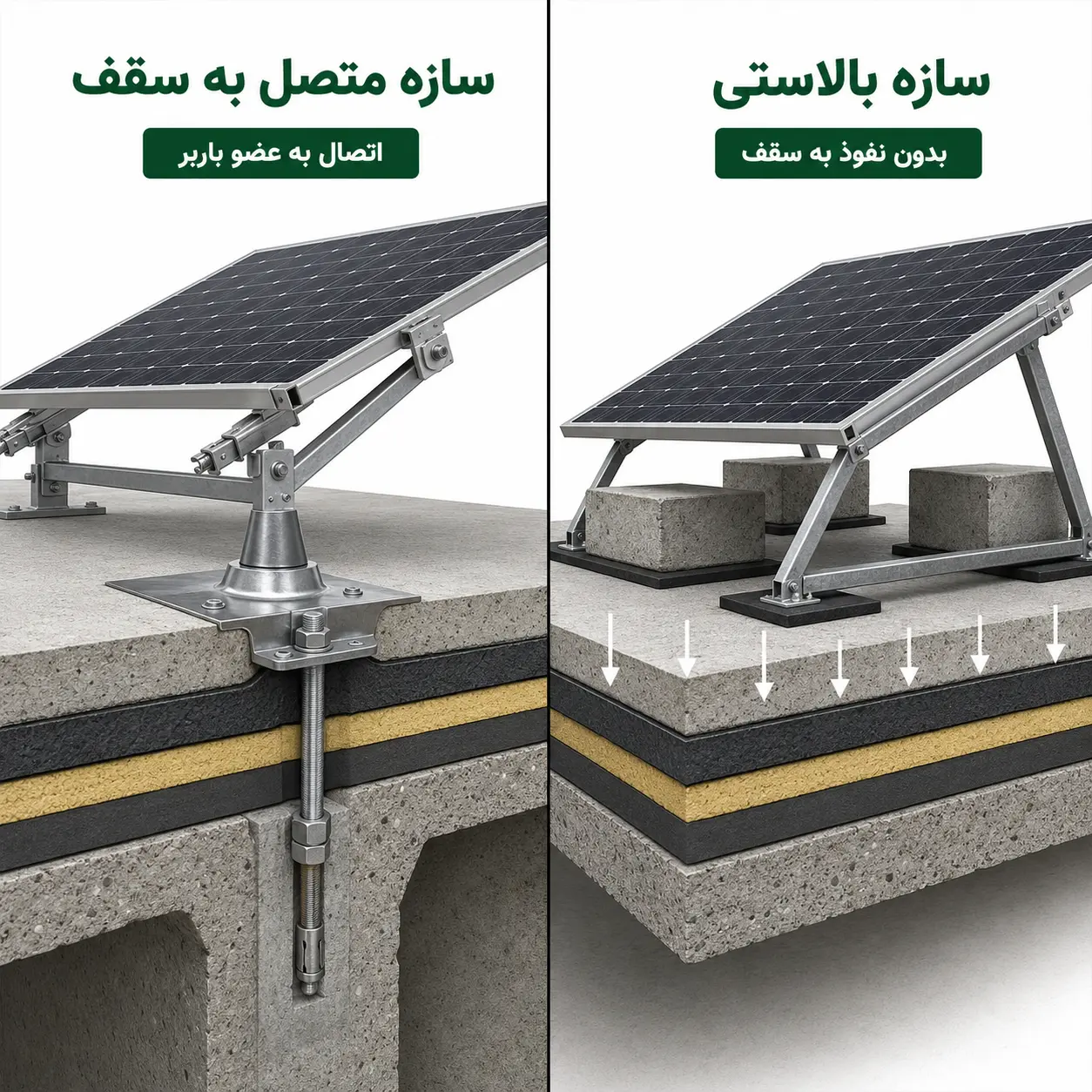

سازه بالاستی بهتر است یا سازه متصل به سقف؟

بالاستی بودن به خودی خود ایمن تر نیست و سوراخ کاری نیز به خودی خود خطرناک نیست. گزینه مناسب از ترکیب ظرفیت سازه بام، بار باد، وضعیت پوشش، محل اعضای باربر و دستورالعمل سیستم نصب به دست می آید.

برای هر نوع خانه چه استراکچری مناسب تر است؟

معیارهای اصلی انتخاب انواع سازه خانگی

نوع و سلامت سقف

پوشش سقف، زیرسازی و مسیر انتقال بار باید جداگانه شناخته شوند. سن بام، خوردگی ورق، ترک بتن، پوسیدگی چوب، محل تیرها و باقی مانده عمر پوشش روی انتخاب اثر دارند. نصب سامانه ای با عمر طولانی روی بامی که به زودی نیازمند تعویض است، می تواند هزینه باز و بست آینده را افزایش دهد.

بار مرده، باد، برف و زلزله

وزن پنل، ریل، پایه و بالاست به ساختمان اضافه می شود. باد علاوه بر فشار، مکش ایجاد می کند و اثر آن در لبه ها و گوشه های بام می تواند متفاوت باشد. برف نیز ممکن است روی پنل یا کنار آن انباشته شود. راهنماهای وزارت انرژی آمریکا تاکید می کنند که ارزیابی سازه و آب بندی باید وزن سیستم، باد، برف و در صورت لزوم بار لرزه ای را در بر گیرد. اعداد عمومی اینترنت جای محاسبه پروژه را نمی گیرند.

زاویه، جهت و سایه

زاویه مناسب تابع موقعیت جغرافیایی، شیب سقف، هدف تولید و محدودیت فاصله ردیف ها است. افزایش زاویه می تواند سطح روبه باد و سایه ردیف بعدی را بیشتر کند. در نیمکره شمالی، جهت رو به جنوب معمولا نقطه شروع تحلیل است، اما جهت های دیگر نیز با توجه به الگوی مصرف و معماری ساختمان قابل ارزیابی هستند. زاویه ثابت واحدی برای تمام شهرهای ایران وجود ندارد.

جنس و خوردگی

فولاد گالوانیزه و آلومینیوم هر دو در سازه خورشیدی کاربرد دارند. آلومینیوم سبک و مقاوم به خوردگی است؛ فولاد امکان دستیابی به سختی و ظرفیت بالا با مقاطع متنوع را فراهم می کند. کیفیت پوشش، ضخامت واقعی، برش و سوراخ کاری، محیط ساحلی یا صنعتی و تماس فلزات غیرهمجنس در دوام موثرند. انتخاب جنس باید برای کل مجموعه شامل پیچ، مهره، کلمپ و محل تماس انجام شود.

دسترسی، تهویه و زهکشی

پنل ها نباید مسیر آبرو، دریچه، دودکش یا دسترسی تعمیراتی را مسدود کنند. فاصله پشت پنل به دفع گرما و دسترسی کمک می کند، اما افزایش ارتفاع می تواند بار باد را تغییر دهد. مسیر عبور کابل، محل خاموش کننده ها و راهرو ایمن باید پیش از چیدمان نهایی مشخص شود.

فولاد گالوانیزه یا آلومینیوم؟

هیچ کدام برنده مطلق نیستند. یک پروژه می تواند ستون و قاب فولادی و ریل یا کلمپ آلومینیومی داشته باشد. در این حالت جداسازی و سازگاری اتصالات برای کنترل خوردگی گالوانیکی اهمیت دارد.

اجزای اصلی استراکچر خانگی

• پایه یا براکت: بار را به عضو باربر سقف، فونداسیون یا بالاست منتقل می کند.
• ریل و پروفیل: تکیه گاه خطی پنل را فراهم و بار را بین نقاط اتصال توزیع می کند.
• کلمپ میانی و انتهایی: پنل را در محدوده مجاز قاب به ریل مهار می کند.
• پیچ، مهره و واشر: باید از نظر گرید، خوردگی و گشتاور بستن با طراحی سازگار باشند.
• مهاربند و بیس پلیت: در سازه های زمینی یا کارپورتی پایداری و انتقال نیرو را تکمیل می کنند.
• فلشینگ و اجزای آب بندی: از ورود آب در نقاط نفوذ سقف جلوگیری می کنند.
• فونداسیون یا بالاست: واکنش لازم برای وزن، واژگونی، لغزش و بلندشدگی ناشی از باد را تامین می کند.

برای بررسی دقیق تر قطعات می توانید راهنمای «اجزای استراکچر پنل خورشیدی» و صفحات محصول پروفیل C، کلمپ میانی، کلمپ انتهایی و استراکچر ثابت را در سایت نورا انرژی پاک مشاهده کنید.

اشتباهات رایج در انتخاب و نصب

• انتخاب سازه فقط بر اساس قیمت یا وزن و بدون محاسبه بار باد و برف.
• پیچ کردن پایه به پوشش سقف به جای عضو باربر مطمئن.
• سوراخ کاری بدون فلشینگ و جزئیات آب بندی سازگار با نوع بام.
• فرض اینکه سازه بالاستی بدون بررسی بار بام و لغزش همیشه ایمن است.
• قرار دادن پنل در لبه و گوشه پرمکش بام بدون طراحی اختصاصی.
• نادیده گرفتن فاصله مجاز کلمپ ها و گشتاور بستن اعلام شده توسط سازنده پنل.
• بستن مسیر آب، دریچه یا راه دسترسی تعمیراتی.
• استفاده از فلزات ناسازگار و اتصالات بدون حفاظت خوردگی.
• افزایش خودسرانه زاویه یا ارتفاع سازه پس از نصب.
• نصب روی بام فرسوده ای که زودتر از سامانه خورشیدی به تعمیر اساسی نیاز دارد.

قیمت استراکچر پنل خورشیدی خانگی چگونه تعیین می شود؟

قیمت دقیق بدون مشخصات پروژه قابل محاسبه نیست. تعداد و ابعاد پنل ها، نوع سقف، روش مهار، جنس مقاطع، ضخامت و پوشش، بار باد و برف، فاصله نقاط اتصال، نیاز به فونداسیون، ارتفاع کارپورت، حمل و نصب و جزئیات آب بندی همگی بر هزینه اثر می گذارند. دو سامانه با توان یکسان ممکن است به دلیل تفاوت سقف و اقلیم، سازه متفاوتی نیاز داشته باشند.

برای استعلام قابل اتکا، این اطلاعات را آماده کنید:

• نشانی پروژه و شرایط اقلیمی محل؛
• نوع ساختمان و ارتفاع آن؛
• نوع سقف و نقشه یا اطلاعات زیرسازی؛
• ابعاد، تعداد و مدل پنل؛
• تصاویر واضح از بام، حیاط و موانع؛
• محدودیت سوراخ کاری یا الزامات ضمانت بام؛
• فضای قابل نصب و مسیر دسترسی؛
• در صورت وجود، گزارش سازه یا نقشه های اجرایی ساختمان.

مراحل انتخاب و سفارش استراکچر خانگی

1. محل های ممکن نصب روی سقف، زمین یا پارکینگ را مشخص کنید.
2. سایه، جهت تابش، موانع و مسیر کابل را ارزیابی کنید.
3. تعداد و ابعاد پنل ها و چیدمان اولیه را تعیین کنید.
4. سلامت سقف و ظرفیت باربری سازه را بررسی کنید.
5. بار باد، برف و سایر بارهای لازم را برای محل پروژه محاسبه کنید.
6. نوع مهار، جنس سازه و جزئیات آب بندی را انتخاب کنید.
7. نقشه ساخت، اتصالات و دستورالعمل نصب را نهایی کنید.
8. پس از نصب، گشتاور اتصالات، آب بندی، هم راستایی و مسیر کابل را بازرسی کنید.

کدام استراکچر برای خانه شما مناسب است؟

برای سقف شیبدار سالم، سازه هم سطح با براکت یا کلمپ متناسب با پوشش و زیرسازی معمولا گزینه قابل بررسی است. روی بام مسطح، انتخاب بین اتصال مستقیم و بالاست به ظرفیت باربری، باد و وضعیت آب بندی بستگی دارد. اگر سقف محدود یا نامناسب است، سازه زمینی ثابت یا کارپورت می تواند گزینه بهتری برای ویلا و باغ باشد. سازه قابل تنظیم و ردیاب نیز فقط زمانی توجیه دارند که افزایش تولید و نیاز نگهداری آنها برای پروژه ارزیابی شده باشد.

در نهایت، نام نوع سازه پاسخ نهایی نیست؛ کیفیت طراحی مسیر انتقال بار، اتصالات، آب بندی و اجرای دقیق تعیین می کند که سامانه در طول عمر خود ایمن و قابل نگهداری بماند.
