تعداد پنل خورشیدی برای چاه کشاورزی را نمی‌توان فقط از روی اسب‌بخار موتور تعیین کرد. مقدار آب روزانه، هد کل دینامیکی، راندمان پمپ و موتور، ساعات آفتابی، فصل آبیاری و امکان ذخیره آب باید با هم دیده شوند.

چهار عددی که پیش از قیمت گرفتن باید بدانید

• آب موردنیاز روزانه: چند مترمکعب در روز و در کدام ماه یا فصل؟
• دبی طراحی: پمپ در هر ساعت چند مترمکعب باید تحویل دهد؟
• هد کل دینامیکی: اختلاف تراز به‌علاوه افت مسیر در دبی طراحی چقدر است؟
• پنجره بهره‌برداری: پمپاژ فقط روز، همراه شبکه/دیزل یا با الزام شبانه؟

توان درج‌شده روی موتور اطلاعات مفیدی است، اما اگر پمپ در نقطه نامناسب منحنی کار کند، همان موتور آب کمتر یا بیشتری با راندمان متفاوت می‌دهد. پلاک پمپ، منحنی سازنده، سطح ایستابی و دینامیکی، قطر و طول لوله، تعداد زانوها و تراز مخزن برای انتخاب لازم‌اند. اندازه‌گیری واقعی بهتر از حدس بر اساس عمق حفاری است.

گام اول: نیاز آب و برنامه آبیاری را محاسبه کنید

نیاز آب به نوع محصول، سطح زیر کشت، اقلیم، روش آبیاری، راندمان شبکه و دوره آبیاری وابسته است. طراح آبیاری باید حجم روزانه یا هفتگی و دبی لحظه‌ای موردنیاز را تعیین کند. سامانه خورشیدی می‌تواند در ساعات تابش آب را به مخزن یا استخر منتقل کند و آبیاری با برنامه جداگانه انجام شود.

طراحی بر اساس متوسط سالانه ممکن است در ماه بحرانی کمبود ایجاد کند. باید ماه یا دوره‌ای را انتخاب کرد که نسبت نیاز آب به تابش نامطلوب‌تر است. سناریوی خشکسالی، افت سطح آب و توسعه سطح زیر کشت نیز اگر محتمل‌اند، در تحلیل حساسیت دیده شوند. بزرگ‌نمایی بی‌دلیل هم هزینه را بالا می‌برد و پمپ را از نقطه بهینه دور می‌کند.

گام دوم: هد کل دینامیکی را درست به دست آورید

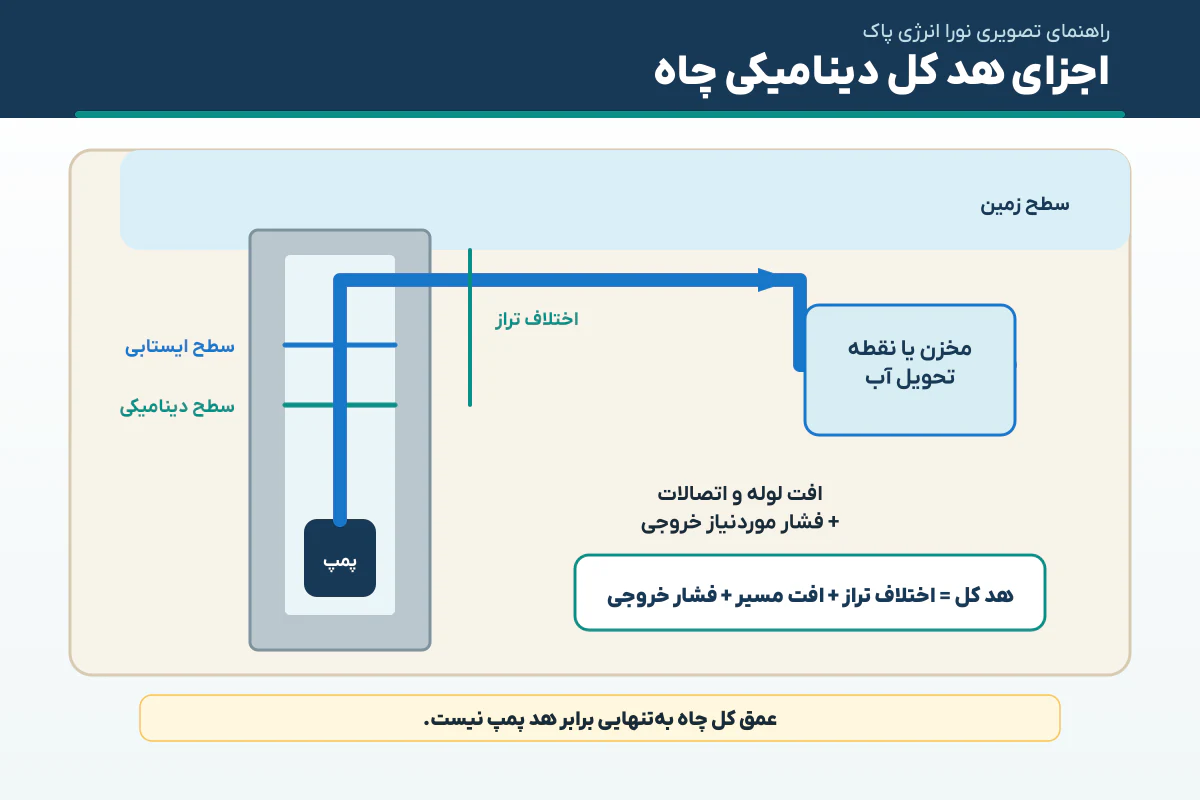

هد کل دینامیکی از فاصله عمودی سطح آب در حال پمپاژ تا نقطه تحویل، فشار لازم در خروجی و افت اصطکاک لوله و اتصالات تشکیل می‌شود. عمق کل چاه به‌تنهایی هد نیست. سطح دینامیکی می‌تواند هنگام کار پایین‌تر از سطح ایستابی باشد و در فصل خشک تغییر کند. تراز ورودی مخزن یا فشار سامانه قطره‌ای نیز باید اضافه شود.

گام سوم: توان هیدرولیکی و توان ورودی پمپ

توان هیدرولیکی از رابطه چگالی آب × شتاب گرانش × دبی بر حسب مترمکعب بر ثانیه × هد بر حسب متر به دست می‌آید. توان برق ورودی بزرگ‌تر است، زیرا پمپ، موتور و کنترلر راندمان محدود دارند. راندمان باید در نقطه کار از منحنی یا داده سازنده گرفته شود؛ استفاده از یک درصد ثابت برای همه پمپ‌ها خطاست.

مثلاً برای دبی ۱۵ مترمکعب بر ساعت و هد ۶۰ متر، توان هیدرولیکی حدود ۲٫۴۵ کیلووات است. اگر راندمان ترکیبی پمپ و موتور و کنترل ۶۰ درصد فرض شود، توان ورودی نزدیک ۴٫۱ کیلووات خواهد بود. این مثال آموزشی است؛ راندمان واقعی و دبی باید از منحنی انتخاب شوند و افت‌ها نیز دقیق محاسبه گردند.

گام چهارم: ظرفیت آرایه و تعداد پنل

آرایه باید علاوه بر توان کاری، رفتار راه‌اندازی، تغییر تابش، دمای پنل، تلفات کابل، آلودگی و راندمان کنترلر را پوشش دهد. برای پمپاژ مستقیم، ظرفیت DC معمولاً از توان نامی موتور بزرگ‌تر انتخاب می‌شود تا ساعات کار مفید افزایش یابد؛ اما نسبت دقیق به فناوری کنترلر، منحنی پمپ و هدف آب روزانه وابسته است. یک ضریب ثابت برای همه پمپ‌ها قابل توصیه نیست.

پس از تعیین ظرفیت DC، تعداد پنل از تقسیم ظرفیت آرایه بر توان پنل به دست می‌آید و سپس برای تشکیل رشته‌های مجاز اصلاح می‌شود. ولتاژ مدار باز در سردترین دمای مورد انتظار، ولتاژ نقطه توان بیشینه در گرم‌ترین شرایط و جریان ورودی کنترلر باید در محدوده مجاز باشند. راهنمای خرید پنل و راهنمای اینورتر معیارهای فنی مکمل را ارائه می‌کنند.

پمپاژ مستقیم، هیبرید یا باتری؟

پمپاژ مستقیم با مخزن آب

پنل در ساعات آفتابی پمپ را از طریق کنترلر راه‌اندازی می‌کند و آب در مخزن یا استخر ذخیره می‌شود. این معماری باتری را حذف و نگهداری را ساده می‌کند. حجم مخزن باید نوسان تابش، برنامه آبیاری و ذخیره موردنیاز را پوشش دهد. سنسور سطح بالا و پایین از سرریز و کارکرد خشک جلوگیری می‌کند.

سامانه هیبرید خورشیدی با شبکه یا دیزل

اگر پمپاژ باید در ساعات بدون خورشید ادامه یابد، کنترلر یا تابلو می‌تواند منابع را طبق طراحی هماهنگ کند. انتقال منبع، حفاظت برگشت توان و کیفیت برق باید بررسی شوند. هدف هیبرید معمولاً کاهش مصرف سوخت یا برق است، نه لزوماً حذف کامل آن. سازگاری کنترلر با موتور و ژنراتور اهمیت ویژه دارد.

استفاده از باتری

ذخیره برق برای موتور بزرگ، هزینه و نگهداری را افزایش می‌دهد و باتری در گرما و چرخه عمیق حساس است. اگر امکان ذخیره آب وجود دارد، معمولاً ارزش دارد ابتدا گزینه مخزن بررسی شود. باتری زمانی توجیه پیدا می‌کند که بارهای دیگری نیاز به برق شبانه دارند یا محدودیت فرآیندی اجازه ذخیره آب نمی‌دهد. ظرفیت آن باید با تحلیل چرخه و عمر انتخاب شود.

پمپ DC جدید یا استفاده از پمپ AC موجود؟

پمپ DC خورشیدی می‌تواند برای سامانه‌های کوچک و دور از شبکه ساده باشد، اما دسترسی به قطعه و تعمیرکار باید بررسی شود. استفاده از پمپ AC موجود با درایو یا اینورتر مخصوص پمپاژ خورشیدی، سرمایه موجود را حفظ می‌کند؛ بااین‌حال موتور قدیمی، کابل بلند، کیفیت عایق و منحنی پمپ ممکن است محدودیت ایجاد کنند.

بازدید باید پلاک موتور و پمپ، جریان واقعی، روش راه‌اندازی، قطر کابل و لوله، تابلو و حفاظت‌ها را ثبت کند. اگر پمپ بزرگ‌تر از نیاز است و با شیر خفه می‌شود، بهینه‌سازی هیدرولیک می‌تواند پیش از افزودن پنل، مصرف را کم کند. تعویض پروانه یا پمپ در برخی پروژه‌ها از بزرگ کردن آرایه اقتصادی‌تر است.

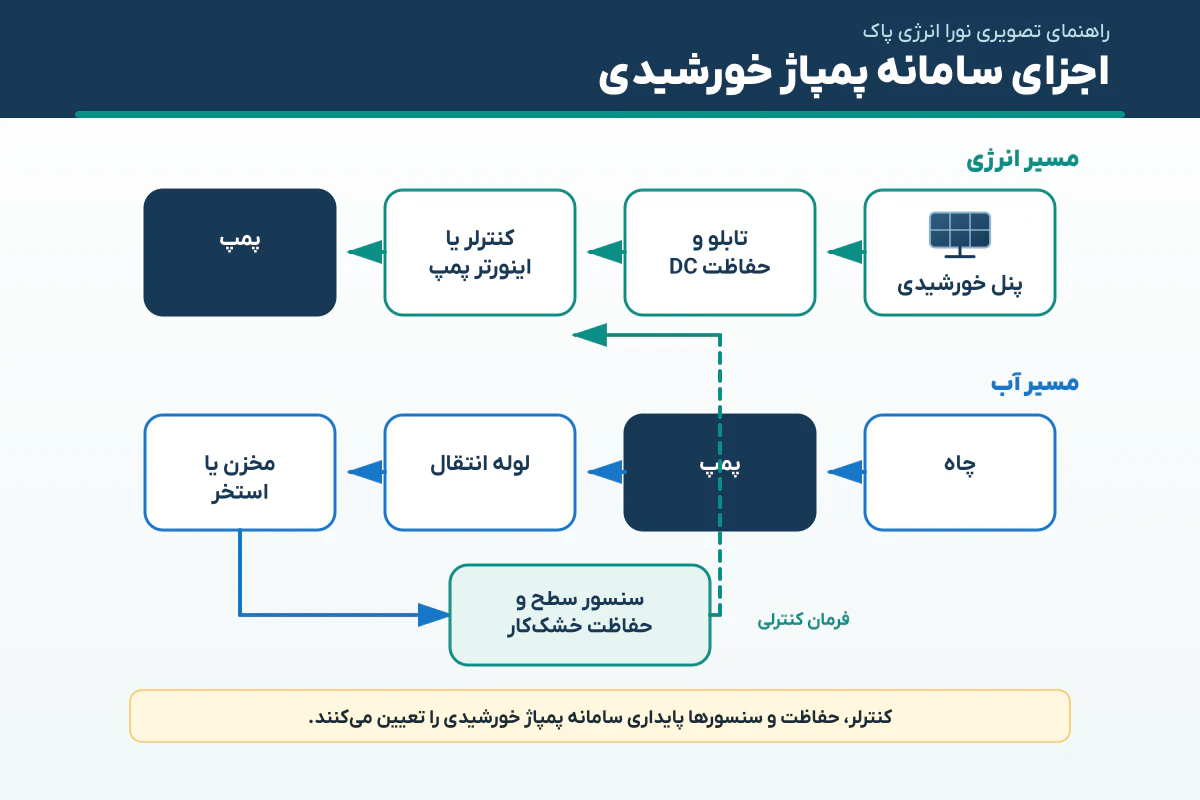

تجهیزات کامل سامانه پمپ خورشیدی

برای سازه زمینی، استراکچر ثابت پنل باید با باد، خاک، شیب و دسترسی دام سازگار باشد. حصار یا حفاظت فیزیکی در مزرعه ممکن است ضروری باشد. کابل‌ها در برابر جوندگان، ماشین‌آلات و نور خورشید محافظت شوند. صفحه ارتینگ نیروگاه خورشیدی نیز الزامات هم‌بندی و حفاظت اضافه‌ولتاژ را توضیح می‌دهد.

مثال کامل: از آب روزانه تا تعداد پنل

فرض کنید مزرعه در ماه بحرانی روزانه ۹۰ مترمکعب آب نیاز دارد و امکان پمپاژ مؤثر ۶ ساعت در روز وجود دارد. دبی طراحی اولیه ۱۵ مترمکعب بر ساعت می‌شود. اگر هد کل دینامیکی پس از محاسبه افت‌ها ۶۰ متر و راندمان ترکیبی ۶۰ درصد باشد، توان ورودی نمونه نزدیک ۴٫۱ کیلووات است.

طراح سپس با داده تابش ساعتی، منحنی پمپ و مدل کنترلر بررسی می‌کند چه آرایه‌ای حجم ۹۰ مترمکعب را در ماه بحرانی تحویل می‌دهد. اگر خروجی مطالعه مثلاً ۷٫۵ کیلووات‌پیک باشد، با پنل ۵۸۰ وات عدد خام ۱۲٫۹۳ است؛ اما تعداد باید برای ولتاژ رشته و محدودیت ورودی اصلاح شود و ممکن است ۱۴ یا تعداد دیگری انتخاب گردد. همین مرحله نشان می‌دهد تقسیم ساده توان موتور بر وات پنل کافی نیست.

قیمت سیستم خورشیدی چاه به چه عواملی وابسته است؟

توان آرایه و موتور بخش مهم هزینه‌اند، اما عمق، طول کابل، لوله، مخزن، سازه، تابلو، سنسورها، حفاظت، حمل و عملیات سایت نیز سهم دارند. استفاده از پمپ موجود ممکن است هزینه اولیه را کم کند ولی اگر راندمان پایین یا تعمیرات سنگین داشته باشد، هزینه چرخه عمر افزایش می‌یابد. قیمت‌گذاری باید فهرست اقلام و محدوده اجرا داشته باشد.

ارزش اقتصادی با هزینه جایگزین مقایسه می‌شود: برق شبکه، دیزل، تعمیر ژنراتور و محدودیت دسترسی. تولید آب، نه فقط تولید کیلووات‌ساعت، شاخص اصلی است. پیشنهاد فنی بهتر است حجم آب مورد انتظار در ماه‌های کلیدی، مفروضات سطح آب و برنامه نگهداری را بیان کند.

پایش عملکرد: مترمکعب آب به ازای انرژی

پس از راه‌اندازی، فقط روشن بودن اینورتر معیار موفقیت نیست. دبی، فشار، سطح آب، انرژی تولیدی و ساعات کار ثبت شوند تا نسبت آب تحویلی به انرژی و رفتار فصلی مشخص شود. افت آب با تولید مشابه می‌تواند از گرفتگی فیلتر، تغییر سطح آب، فرسودگی پمپ یا نشتی مسیر باشد. داده ساده روزانه برای کشف زودهنگام مشکل ارزش زیادی دارد.

سامانه پایش می‌تواند از کنتور آب و انرژی، سنسور فشار و سطح و هشدار خشک‌کار استفاده کند. حد هشدار باید بر اساس شرایط واقعی تنظیم شود تا اپراتور از پیام‌های بی‌اهمیت خسته نشود. مقایسه عملکرد باید با تابش و برنامه بهره‌برداری انجام شود؛ روز ابری با روز صاف یا فصل کم‌آبی با پرآبی مستقیماً قابل مقایسه نیست.

ثبت ساده تاریخ سرویس، تمیزکاری پنل، افت سطح آب و تغییرات شیرها کمک می‌کند علت افت عملکرد از روی داده پیدا شود. این سابقه برای تصمیم تعویض پمپ یا افزایش آرایه نیز ضروری است.

خطاهای رایج در خرید پمپ خورشیدی

• تعیین تعداد پنل فقط از روی اسب‌بخار موتور و بدون دبی و هد.
• استفاده از عمق کل چاه به‌جای سطح دینامیکی و هد کل.
• نادیده گرفتن افت لوله، قطر کم یا فشار لازم شبکه آبیاری.
• انتخاب اینورتر عمومی بدون کنترل عملکرد پمپ، سنسور و راه‌اندازی.
• استفاده از باتری پیش از بررسی امکان ذخیره آب در مخزن.
• طراحی با تابش متوسط سالانه و نادیده گرفتن ماه بحرانی آبیاری.
• حذف حفاظت خشک‌کار، سرریز، اضافه‌ولتاژ و ارتینگ.
• پیشنهاد قیمت بدون مدل دقیق پمپ، پنل، کنترلر و دامنه نصب.

چک‌لیست اطلاعات برای طراحی و استعلام

• استان، مختصات و عکس محل نصب پنل و مسیر چاه تا مخزن.
• حجم آب روزانه/فصلی و برنامه آبیاری یا پر کردن مخزن.
• سطح ایستابی و دینامیکی، عمق نصب پمپ و تغییرات فصلی.
• دبی و هد نقطه کار، مدل پمپ و تصویر پلاک موتور و تابلو.
• قطر، طول و جنس لوله و تعداد تقریبی شیر و زانو.
• وجود شبکه یا ژنراتور، ساعات کار لازم و الزام پمپاژ شبانه.
• مساحت زمین پنل، سایه، باد، خاک و خطر سرقت یا برخورد ماشین‌آلات.

پرسش‌ های متداول

برای موتور چاه ۵٫۵ کیلووات چند پنل لازم است؟

بدون دبی، هد، منحنی پمپ، تابش و مدل کنترلر عدد قطعی ممکن نیست. برای فهم مرتبه، آرایه ممکن است حدود ۷ تا ۱۰ کیلووات‌پیک باشد، اما رشته‌بندی و ظرفیت باید طراحی شود.

آیا پمپ چاه می‌تواند مستقیم با پنل کار کند؟

بله، با کنترلر یا اینورتر مناسب و طراحی ولتاژ و توان. دبی با تابش تغییر می‌کند؛ مخزن و سنسور سطح معمولاً مدیریت بهره‌برداری را ساده می‌کنند.

برای پمپ خورشیدی باتری لازم است؟

نه همیشه. اگر آب در ساعات روز پمپ و در مخزن ذخیره شود، می‌توان باتری را حذف کرد. نیاز شبانه یا بارهای دیگر ممکن است طراحی متفاوتی بخواهد.

پمپ AC موجود را می‌توان خورشیدی کرد؟

در بسیاری موارد با درایو مناسب ممکن است، ولی سلامت موتور، جریان، کابل، منحنی پمپ و سازگاری کنترل باید بررسی شود.

عمق چاه همان هد پمپ است؟

خیر. هد از سطح آب دینامیکی تا خروجی، به‌علاوه افت لوله و فشار لازم تشکیل می‌شود. عمق حفاری ممکن است بسیار بیشتر باشد.

پنل‌ ها در زمستان هم پمپ را راه می‌اندازند؟

سامانه در تابش کافی کار می‌کند، اما توان و ساعات پمپاژ فصلی تغییر می‌کند. طراحی باید ماه بحرانی نیاز آب و داده تابش محل را بررسی کند.
