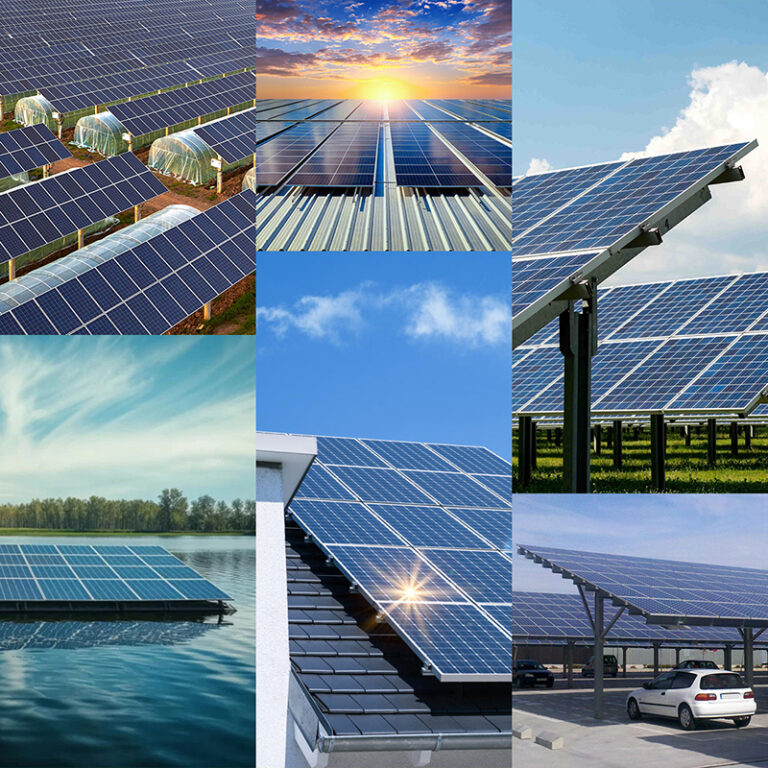

انواع استراکچر پنل خورشیدی

وقتی صحبت از طراحی یک نیروگاه خورشیدی می‌ شود، بیشتر افراد ذهنشان فوری به سمت «نوع پنل» یا «توان اینورتر» می‌ رود؛ درحالی ‌که استراکچر پنل خورشیدی اولین جایی است که تمام بار مکانیکی، فشار باد، وزن پنل و تنش‌ های محیطی را تحمل می‌کند.

استراکچر در واقع «اسکلت اصلی» نیروگاه است و وظیفه دارد پنل‌ ها را در زاویه درست، ارتفاع مناسب و شرایط پایداری کامل نگه دارد. انتخاب درست سازه باعث می‌ شود:

• راندمان سیستم ۱۰ تا ۲۵٪ افزایش پیدا کند. (به دلیل زاویه‌ گذاری صحیح)
• عمر مفید پنل‌ها و کابل ‌ها بیشتر شود.
• ریسک کنده‌ شدن پنل در بادهای شدید به صفر نزدیک شود.
• هزینه نگهداری و تعمیرات در طول سال‌ها کاهش یابد.

از طرف دیگر، هر پروژه، بسته به محل نصب، نوع زمین، اقلیم، فشار باد، بار برف، بودجه و ظرفیت، به یک نوع سازه مشخص نیاز دارد. به همین دلیل، آشنایی با انواع استراکچر پنل خورشیدی و کاربرد هرکدام، پیش ‌نیاز هر طراحی حرفه‌ ای است.

استراکچر زمین‌ محور ثابت (Fixed Tilt Ground Mount)

استراکچر زمین‌ محور ثابت یکی از رایج‌ ترین و قابل‌ اعتمادترین سازه‌ هایی است که برای نصب نیروگاه‌ های خورشیدی در مقیاس‌ های خانگی، صنعتی و حتی مزارع بزرگ سولار استفاده می‌ شود. این سازه به‌ دلیل سادگی طراحی، هزینه مناسب، استحکام بالا و نگهداری کم، انتخاب بسیاری از طراحان و پیمانکاران حرفه‌ ای است.

تعریف و عملکرد

استراکچر زمین ثابت سازه‌ ای است که پنل‌ ها را در یک زاویه مشخص و بدون تغییر در طول سال نگه می‌ دارد. زاویه معمولاً بر اساس عرض جغرافیایی و هدف پروژه (حداکثر انرژی سالانه یا حداکثر انرژی زمستان) تعیین می‌ شود.

این سازه هیچ قطعه مکانیکی متحرکی ندارد، به همین دلیل:

• احتمال خرابی آن بسیار کم است.
• مقاومت بالایی در برابر باد و شرایط محیطی دارد.
• هزینه نگهداری آن تقریباً نزدیک به صفر است.

اجزای اصلی استراکچر زمین ثابت

در طراحی استاندارد، این نوع سازه معمولاً از بخش‌ های زیر تشکیل می‌ شود:

• پروفیل C یا قوطی به‌ عنوان ستون و ریل اصلی
• بیس پلیت (Base Plate) برای اتصال ستون‌ ها به فونداسیون
• بریس‌ ها برای تأمین سختی جانبی
• ریل‌ های آلومینیومی یا گالوانیزه جهت نصب پنل‌ ها
• کلمپ‌ ها و اتصالات ضدخوردگی
• مهاربندهای عرضی و طولی برای استحکام بیشتر در باد

طراحی درست این اجزا، تفاوت یک سازه معمولی با یک استراکچر حرفه‌ ای و قابل اتکا را مشخص می‌ کند.

زاویه نصب و بهینه‌ سازی راندمان

زاویه نصب پنل در این سازه ثابت است. انتخاب زاویه درست باعث افزایش محسوس راندمان سالانه می‌ شود.

اصول عمومی:

• عرض جغرافیایی ایران ≈ 25 تا 38 درجه
• زاویه پیشنهادی نیروگاه‌ های ثابت: از 20 تا 35 درجه
• برای حداکثر انرژی سالانه: زاویه = عرض جغرافیایی – 10
• برای پیک انرژی زمستان: زاویه = عرض جغرافیایی + 10

زاویه اشتباه می‌ تواند بین ۵ تا ۱۵٪ راندمان را کاهش دهد.

انواع فونداسیون (Foundation Types)

نوع فونداسیون بسته به جنس خاک، سرعت باد، رطوبت و بودجه انتخاب می‌ شود.

رایج‌ ترین گزینه‌ ها:

۱) فونداسیون رمِدی (Rammed / چکشی)

• بهترین انتخاب برای خاک‌ های نیمه‌ سخت
• اقتصادی، سریع و بادوام
• مناسب نیروگاه‌ های بزرگ

۲) شمع‌ کوبی (Pile Driving)

• مقاومت عالی در بادهای شدید
• مناسب سطوح نرم یا سست
• نیازمند دستگاه شمع‌ کوب

۳) فونداسیون بتن حجمی

• مناسب زمین سنگلاخی یا شیب‌ دار
• اجرای ساده اما پرهزینه‌ تر
• وزن بالا برای مهار سازه در باد شدید

انتخاب صحیح فونداسیون، مستقیم روی پایداری سازه، هزینه نهایی و عمر سیستم اثر می‌ گذارد.

کاربردها

استراکچر زمین ثابت برای پروژه‌ های زیر انتخاب اول است:

• نیروگاه‌ های خورشیدی ۱ تا چند صد مگاوات
• زمین‌ های صنعتی بلااستفاده
• پروژه‌ های کشاورزی و دامداری
• نیروگاه‌ های تجاری برای فروش برق
• شرایط آب‌ و هوایی با بادهای متوسط

مزایا و معایب

✔ مزایا

• هزینه ساخت و نصب کمتر نسبت به سازه ردیاب‌ دار
• سادگی طراحی، کاهش احتمال خرابی
• سازگاری خوب با اکثر زمین‌ ها
• راندمان مناسب در تمام سال
• اجرای سریع و استاندارد
• نگهداری فوق‌ العاده کم

✖ معایب

• راندمان کمتر نسبت به سازه ردیاب‌ دار (حدود ۱۰–۲۵٪ پایین‌ تر)
• اشغال فضای بیشتر در نیروگاه‌ های بزرگ
• عدم قابلیت تنظیم زاویه در طول سال

استانداردها و الزامات طراحی

برای استراکچر زمین ثابت، رعایت استانداردهای زیر حیاتی است:

• ASCE 7 : محاسبات باد، بار مرده و زلزله
• IEC 61215 / 61730 : الزامات پنل و نحوه اتصال
• ASTM A123 : گالوانیزه گرم
• AISC : طراحی سازه فولادی
• ISO 9223 : تحلیل خوردگی محیطی

مهندسی صحیح براساس استانداردهای بالا، یک سازه ایمن، بادوام و اقتصادی ایجاد می‌ کند.

 استراکچر زمینی ردیاب‌ (Solar Tracker – تک‌محوره و دو‌محوره)

استراکچرهای ردیاب‌ دار یکی از پیشرفته‌ ترین گزینه‌ های نصب نیروگاه خورشیدی هستند. این سازه‌ ها به‌ صورت هوشمند زاویه پنل‌ ها را در طول روز تغییر می‌ دهند تا تابش خورشید را در بهترین حالت دریافت کنند. نتیجه این فناوری، افزایش ۱۵ تا ۳۵ درصدی راندمان سالانه نسبت به سازه‌ های ثابت است. به همین دلیل، در نیروگاه‌ های بزرگ و زمین‌ های با ارزش بالا، استفاده از ردیاب‌ دار به‌سرعت در حال گسترش است.

عملکرد سیستم ردیابی (Tracking System)

سیستم ردیاب‌ دار با استفاده از:

• موتور یا اکچویتورهای الکتریکی
• کنترلرهای حرکت
• سنسورها
• الگوریتم‌های نجومی (Solar Position Algorithm)

زاویه پنل‌ ها را با مسیر خورشید هماهنگ می‌ کند.

در حالت تک‌ محوره، سازه حول یک محور، معمولاً محور شمال- جنوب می‌ چرخد و زاویه شرقی-غربی را دنبال می‌ کند.

در حالت دو‌محوره، پنل‌ ها توانایی دنبال‌ کردن خورشید در دو جهت هم‌ زمان را دارند.

تفاوت Tracker 1P و 2P

در ردیاب‌ های تک‌ محوره، دو مدل رایج وجود دارد:

1P (یک ردیف پنل در هر ردیف سازه)

• عرض کم‌ تر
• پایداری بهتر در باد
• مناسب زمین‌ های کوچک‌ تر
• توزیع بار یکنواخت‌ تر

2P (دو ردیف پنل روی هر تیر اصلی)

• ظرفیت بیشتر در هر ردیف
• کاهش تعداد فونداسیون‌ ها
• مناسب پروژه‌ های بزرگ با زمین کافی
• حساسیت بیشتر در بادهای شدید

انتخاب میان 1P و 2P کاملاً وابسته به باد، بار برف، شیب زمین و هدف راندمانی پروژه است.

شرایط مناسب استفاده از استراکچرهای ردیاب‌ دار

ردیاب‌ دار همیشه بهترین انتخاب نیست. این سازه‌ ها بیشتر مناسب پروژه‌ هایی هستند که:

• زمین ارزشمند است و باید بیشترین انرژی از هر مترمربع گرفته شود.
• هدف، حداکثر تولید سالانه است.
• شرایط باد متوسط یا قابل کنترل وجود دارد.
• پروژه در مقیاس بزرگ (۵ مگاوات به بالا) اجرا می‌ شود.
• نگهداری و سرویس دوره‌ ای قابل انجام است.

اگر زمین وسیع و ارزان باشد، سازه‌ های ثابت ممکن است اقتصادی‌ تر باشند.

مزایا و معایب

✔ مزایا

• افزایش راندمان ۱۵ تا ۳۵ درصدی
• بهبود عملکرد در ساعات صبح و عصر
• کاهش LCOE در پروژه‌ های بزرگ
• استفاده بهینه از زمین در پروژه‌ های محدود مساحت

✖ معایب

• هزینه اولیه بالاتر از سازه ثابت
• نیاز به سرویس و نگهداری دوره‌ ای
• حساسیت بیشتر در باد؛ نیازمند مهندسی دقیق
• پیچیدگی بالاتر در اجرا و هم‌ راستاسازی

تجهیزات اصلی در استراکچرهای ردیاب‌ دار

یک سیستم ردیاب حرفه‌ ای شامل اجزای زیر است:

• ستون‌ ها و تیرهای فولادی گالوانیزه گرم
• موتور یا اکچویتور الکتریکی
• Gearbox / Linkage Arms
• ماژول کنترل مرکزی (Tracker Controller)
• سنسور باد برای حالت Safe Mode
• ریل‌ های مقاوم در برابر گشتاور باد
• اتصالات تقویتی برای جلوگیری از پیچش سازه

کیفیت این تجهیزات، به‌ خصوص اکچویتورها، تاثیر مستقیم بر عمر سیستم دارد.

چالش‌ های طراحی و اجرا

استراکچرهای ردیاب‌دار نیاز به دقت بالاتری نسبت به سازه‌های ثابت دارند. مهم‌ترین چالش‌ها عبارت‌اند از:

۱. مقاومت در برابر باد (High Wind Protection)

سیستم باید قادر باشد هنگام باد شدید، پنل‌ ها را به حالت افقی یا “Stow Position” منتقل کند.

۲. نگهداری (Maintenance)

موتورها، چرخ‌دنده‌ها و کنترلرها باید به‌صورت دوره‌ای بررسی شوند.

۳. خاک و گرد و غبار

در مناطق صنعتی و کویری، گرد و غبار عملکرد تجهیزات مکانیکی را کاهش می‌ دهد.

۴. پیچیدگی برق و کنترل

نصب سیستم‌های Tracker Wiring و شبکه کنترل نیازمند تیم مجرب است. استراکچر ردیاب‌ دار به‌ عنوان یکی از حرفه‌ ای‌ ترین سیستم‌ های نصب، در پروژه‌ های Utility-Scale مزیت رقابتی واقعی ایجاد می‌ کند.

استراکچر پشت‌ بامی شیبدار (فلزی، سفالی، شینگل)

استراکچرهای پشت‌ بامی شیبدار یکی از رایج‌ ترین گزینه‌ ها برای نصب سیستم‌ های خورشیدی در ساختمان‌ های مسکونی، کارخانه‌ ها، سوله‌ ها و واحدهای تجاری هستند. مهم‌ ترین چالش در این نوع سازه، انتقال صحیح بار و اتصال ایمن به سقف بدون ایجاد آسیب، نفوذ رطوبت یا کاهش استحکام سقف است. یک طراحی اصولی در این بخش، تفاوت جدی میان یک نصب استاندارد و یک نصب پرریسک ایجاد می‌ کند.

 اصول انتقال بار در استراکچرهای شیبدار

در پشت‌ بام‌ های شیبدار، استراکچر باید:

• وزن پنل‌ ها، بار باد و بار برف را به تیرها و زیرسازی سقف منتقل کند.
• از ایجاد تنش نقطه‌ ای روی ورق یا پوشش سقف جلوگیری کند.
• در برابر بادهای جانبی و مکش باد مقاومت کافی داشته باشد.
• کمترین دخالت را در سیستم آب‌ بندی سقف ایجاد کند.

انتقال بار در این سازه‌ ها معمولاً از طریق براکت‌ های اتصال انجام می‌ شود که مستقیماً به پرلین‌ ها، تیرهای اصلی یا سازه سقف پیچ می‌ شوند.

نحوه اتصال به زیرسازی و نقش پروفیل‌ ها

نحوه اتصال سازه در سقف‌ های مختلف متفاوت است:

سقف‌ های فلزی (سوله‌ ها و کارخانجات)

• اتصال با براکت L شکل یا براکت‌ های اختصاصی Standing Seam
• عدم سوراخکاری سقف در مدل‌ های هم‌ پوشان (Standing Seam)
• توزیع بار روی پرلین‌ ها برای جلوگیری از تغییر شکل ورق

سقف‌ های سفالی و شینگل

• استفاده از هوک‌ های مخصوص (Tile Hooks)
• برداشتن بخشی از سفال و نصب قلاب در زیر آن
• رعایت اصول آب‌ بندی و نصب مجدد سفال روی براکت

سقف‌ های چوبی یا قدیمی

• استفاده از پیچ‌ های Lag Bolt با محافظ رطوبتی
• کنترل تراکم زیرسازی و عدم نصب در بخش‌ های ضعیف

انواع ریل و براکت‌ های مورد استفاده

در پروژه‌ های پشت‌ بامی، سیستم‌ های ریل و اتصالات بسیار متنوع هستند. رایج‌ ترین گزینه‌ ها شامل:

• ریل آلومینیومی آنودایز شده برای مقاومت بالا در برابر خوردگی
• براکت‌ های آلومینیومی یا فولادی گالوانیزه گرم
• کلمپ‌ های میانی و کناری (Mid & End Clamp)
• مهاربندهای جانبی برای پایداری بیشتر
• پلیت‌ های توزیع بار برای سقف‌ های سبک

انتخاب ریل مناسب، نقش مهمی در تحمل تنش باد و جلوگیری از لرزش دارد.

مزایا و سناریوهای مناسب استفاده

استراکچر پشت‌ بامی شیبدار در موارد زیر بهترین انتخاب است:

• پروژه‌ های خانگی (۳ تا ۲۰ کیلووات)
• ساختمان‌ های ویلایی
• سوله‌ ها و کارخانجات با سقف فلزی
• محیط‌ های شهری که زمین کافی در اختیار نیست
• پروژه‌ های دارای شیب طبیعی برای نصب پنل‌ ها بدون نیاز به افزایش ارتفاع

مزایا

• عدم نیاز به فونداسیون
• کاهش هزینه نسبت به سازه‌ های زمینی
• استفاده از فضای بلااستفاده پشت‌ بام
• اجرای سریع
• زیبایی بیشتر نسبت به سازه‌ های حجیم

معایب

• محدودیت در زاویه نصب؛ زاویه سقف باید مناسب باشد.
• بار باد در ارتفاع بیشتر است.
• نیاز به زیرسازی سالم و مستحکم

خطاهای رایج در پروژه‌ های ایران

در بسیاری از نصب‌ های غیرتخصصی، اشتباهات زیر دیده می‌ شود که خطرات جدی ایجاد می‌ کنند:

• سوراخکاری اشتباه و ایجاد نفوذ آب
• نصب سازه روی ورق سقف به‌ جای اتصال به پرلین اصلی
• استفاده از براکت‌ های ضعیف و بدون پوشش ضدخوردگی
• بی‌ توجهی به بار باد در مناطق مرتفع
• عدم استفاده از مهاربندهای جانبی
• فاصله نامناسب ریل‌ ها و ایجاد فشار روی پنل‌ ها

رفع این خطاها، عمر سازه را چندین برابر افزایش می‌ دهد و از هزینه‌ های تعمیرات آینده جلوگیری می‌ کند.

کارپورت خورشیدی (Solar Carport)

کارپورت خورشیدی یکی از کاربردی‌ ترین و ارزشمندترین انواع استراکچرهای پنل خورشیدی است؛ زیرا علاوه بر تولید برق، به‌عنوان سایه ‌بان خودرو نیز عمل می‌ کند و دو مزیت مهم را به‌ صورت هم ‌زمان فراهم می‌ سازد. این سازه‌ ها در سال‌ های اخیر به ‌دلیل کمبود فضای نصب و افزایش هزینه زمین، جایگاه ویژه‌ ای در پروژه‌ های شهری، صنعتی و تجاری پیدا کرده ‌اند.

کارپورت خورشیدی چیست و چه کاربردی دارد؟

کارپورت خورشیدی یک سایه ‌بان فلزی یا فولادی است که سقف آن با پنل‌ های خورشیدی پوشیده می‌ شود. این سازه معمولاً در:

• پارکینگ مجتمع‌ های تجاری و اداری
• کارخانه‌ ها و سوله‌ ها
• بیمارستان‌ ها و دانشگاه‌ ها
• محوطه شرکت‌ ها
• پارکینگ‌ های روباز شهری

به‌عنوان یک راهکار دو‌منظوره استفاده می‌شود.

هدف اصلی این نوع استراکچر، استفاده بهینه از فضا و افزایش راندمان سایت‌ های شهری است که معمولاً فضای نصب روی زمین ندارند.

انواع طراحی کارپورت خورشیدی

طراحی کارپورت بسته به نیاز پروژه و فضای موجود متفاوت است. رایج‌ترین مدل‌ها عبارت‌اند از:

کارپورت تک‌ شیب (Single-Slope)

• ساده‌ ترین و اقتصادی‌ ترین مدل
• تخلیه آب باران به یک سمت
• مناسب فضاهای کوچک یا ردیفی

سقف دو‌شیب (Dual-Slope)</h4>

• ظاهری شکیل‌ تر
• مناسب پارکینگ‌ های بزرگ
• کاهش بار باد به دلیل تقارن سازه

کارپورت ستون ‌مرکزی (Central Post)</h4>

• کاهش تعداد ستون‌ ها
• مناسب فضاهای پرتردد
• معماری تمیز و مینیمال

کارپورت صنعتی تقویت‌ شده</h4>

• مناسب مناطق بادخیز
• استفاده از پروفیل‌ های تقویت‌ شده و مهاربندهای اضافی

این تنوع طراحی باعث شده کارپورت ‌ها برای تقریباً هر محوطه ‌ای قابل اجرا باشند.

مزایا و ارزش‌ های افزوده کارپورت

کارپورت خورشیدی تنها یک سازه حامل پنل نیست؛ بلکه مزایای قابل ‌توجهی ارائه می ‌دهد:

• استفاده دوگانه از فضا (تولید برق + سایه‌ بان خودرو)
• کاهش دما داخل خودرو و محافظت از رنگ بدنه
• امکان نصب شارژر خودروهای برقی
• قابلیت افزایش زاویه پنل و کسب راندمان بیشتر نسبت به پشت‌ بام
• مناسب برای برندینگ و زیباسازی محوطه
• استحکام بالا در باد و برف به‌ دلیل طراحی سازه‌ ای قوی

در پروژه‌ هایی که محدودیت زمین وجود دارد، کارپورت عملاً بهترین راهکار است.

نکات مهم طراحی و اجرا

در طراحی کارپورت، چند عامل کلیدی باید رعایت شود تا سازه ضمن کارایی بالا، از نظر ایمنی نیز کاملاً مطمئن باشد:

• ارتفاع استاندارد برای عبور خودروهای سواری و SUV
• محاسبه دقیق بار باد (به‌خصوص در مناطق باز)
• شیب مناسب برای تخلیه آب
• استفاده از پروفیل‌ های گالوانیزه گرم برای جلوگیری از خوردگی
• تقویت اتصالات در بخش تیر-ستون
• پیش‌بینی مسیرهای کابل‌کشی و کانال‌ ها
• لحاظ کردن زهکشی مناسب برای جلوگیری از ریزش آب روی خودروها

این موارد کیفیت نهایی سازه و عمر مفید آن را تضمین می‌ کنند.

چالش‌ها و محدودیت‌ ها

اگرچه کارپورت مزایای بسیار دارد، اما در اجرای پروژه باید برخی چالش‌ ها را در نظر گرفت:

• نیاز به فضای کافی برای مانور خودرو
• محاسبه دقیق بارهای جانبی در مناطق بادخیز
• هزینه اولیه نسبتاً بیشتر نسبت به سازه‌ های کوچک
• نیاز به طراحی مهندسی دقیق‌ تر در مقایسه با سازه‌ های پشت‌ بامی

در پروژه‌ های متوسط تا بزرگ، این هزینه اولیه به‌دلیل تولید برق پایدار و استفاده دوگانه از زمین به‌ سرعت توجیه می‌ شود.

کارپورت خورشیدی یکی از هوشمندانه‌ ترین انواع استراکچر خورشیدی است؛ زیرا بدون اشغال زمین، انرژی تولید می‌ کند و هم‌ زمان ارزش افزوده معماری و رفاهی ارائه می‌ دهد. این ساختار انتخابی عالی برای فضاهای تجاری، اداری، صنعتی و محوطه‌ های شرکت‌ هاست که به دنبال بیشترین بهره‌ وری از محیط خود هستند.

استراکچرهای پرتابل و موقت (Portable Solar Structures)

استراکچرهای پرتابل یکی از انعطاف‌ پذیرترین و سریع‌ ترین روش‌ های نصب پنل خورشیدی هستند. این سازه‌ ها برای پروژه‌ هایی طراحی شده‌ اند که به تحرک، نصب سریع و عدم نیاز به فونداسیون دائمی نیاز دارند. به همین دلیل، در بسیاری از کاربردهای موقت، امدادی و پروژه‌ های دور از شبکه، استراکچر پرتابل بهترین انتخاب است.

استراکچر پرتابل چیست؟

استراکچر پرتابل سازه‌ ای سبک، قابل‌حمل و بدون نیاز به عملیات عمرانی است که معمولاً:

• از پروفیل‌ های سبک فولادی یا آلومینیومی ساخته می‌ شود.
• اجزایش به‌صورت ماژولار طراحی شده‌ اند.
• قابلیت نصب و جمع‌ آوری سریع دارد.
• در برخی مدل‌ ها امکان جابه‌جایی با خودرو یا تریلر وجود دارد.

ماهیت پرتابل این سازه‌ ها باعث می‌ شود در فضاهایی که نیاز به جا به‌ جایی مداوم یا نصب بدون تخریب وجود دارد، عملکرد ایده‌ آلی داشته باشد.

کاربردهای رایج استراکچرهای پرتابل

این نوع سازه‌ ها در صنعت انرژی خورشیدی بیشتر در سناریوهای زیر استفاده می‌ شوند:

• مناطق خارج از شبکه (Off-Grid)
• کمپ‌ های موقت و پروژه‌ های عمرانی
• عملیات امداد و بحران
• پروژه‌ های نظامی و مرزی
• مزارع کشاورزی کوچک که نیاز فصلی به برق دارند
• سایت‌ های تحقیقاتی و موقت
• رویدادهای outdoor و نمایشگاه‌ های فضای باز

در تمام این موارد، سادگی حمل‌ و نقل و نصب سریع، ارزش اصلی این سازه‌ ها است.

مزایا و ویژگی‌ های کلیدی

استراکچرهای پرتابل چند ویژگی اساسی دارند که آن‌ها را از سازه‌ های ثابت متمایز می‌ کند:

• عدم نیاز به فونداسیون
• سرعت نصب بسیار بالا (گاهی کمتر از یک ساعت)
• وزن کم و قابلیت حمل انفرادی یا گروهی
• امکان تنظیم زاویه در برخی مدل‌ ها
• قابل استفاده روی انواع زمین بدون آماده‌ سازی زیرسازی
• جمع‌ آوری آسان بدون آسیب محیطی
• مناسب پروژه‌ های فصلی و جا به‌ جا شونده

این ویژگی‌ ها پرتابل را به گزینه‌ ای بسیار کارآمد برای حل سریع نیاز انرژی در نقاط دورافتاده تبدیل می‌ کند.

محدودیت‌ ها و چالش‌ ها

در کنار مزایای زیاد، سازه‌ های پرتابل محدودیت‌ هایی نیز دارند:

• مقاومت کمتر در برابر باد شدید
• مناسب نبودن برای پروژه‌ های بزرگ‌ مقیاس
• نیاز به نگهداری و بررسی دوره‌ ای اتصالات
• ظرفیت محدود در تحمل تعداد پنل
• خطر سرقت در مناطق کم‌ تردد

با وجود این موارد، برای پروژه‌ های موقت یا کم‌ مصرف، پرتابل همچنان یکی از بهترین انتخاب‌ هاست.

نکات مهم طراحی و انتخاب استراکچر پرتابل

برای انتخاب یک سازه پرتابل مناسب، باید به چند نکته حیاتی توجه کرد:

• انتخاب جنس مقاوم در برابر خوردگی (ترجیحاً آلومینیوم یا گالوانیزه گرم)
• وزن سازه باید با خودروی حمل یا تعداد افراد نصب‌ کننده هماهنگ باشد.
• وجود تنظیم‌ کننده زاویه در صورتی‌ که پروژه طولانی‌ مدت است.
• انتخاب مدل‌ های با مهاربند یا تقویت‌ کننده برای مناطق بادخیز
• استفاده از اتصالات سریع‌ قفل‌ شونده (Quick-Lock) برای نصب سریع‌ تر

انتخاب درست این موارد باعث می‌ شود سازه پرتابل در محیط و کاربرد موردنظر عملکرد مطمئنی داشته باشد.

استراکچر پرتابل زمانی بهترین گزینه است که پروژه نیازمند نصب سریع، جا به‌ جایی آسان و عدم وابستگی به زیرساخت عمرانی باشد. این سازه‌ ها برای پروژه‌ های فصلی، موقت و خارج از شبکه، راهکاری کارآمد و مقرون‌ به‌ صرفه ارائه می‌ دهند.

استراکچرهای آف‌ گرید کوچک و سازه‌ های سبک

استراکچرهای آف‌ گرید کوچک برای سیستم‌ های خورشیدی آفگرید کم‌ ظرفیت طراحی می‌ شوند؛ سیستم‌ هایی که معمولاً شامل ۱ تا ۱۰ پنل هستند و در مکان‌ هایی نصب می‌ شوند که یا به شبکه برق دسترسی وجود ندارد، یا نیاز پروژه بسیار محدود و موضعی است. این سازه‌ ها برخلاف استراکچرهای بزرگ‌ مقیاس، بیشتر روی سادگی، انعطاف‌ پذیری و سرعت نصب تمرکز دارند.

ویژگی‌ های استراکچرهای کوچک ۱ تا ۱۰ پنل

این سازه‌ ها معمولاً با هدف نصب سریع و هزینه کم طراحی می‌ شوند. مهم‌ ترین ویژگی‌ های آن‌ ها عبارت‌ اند از:

• استفاده از پروفیل‌ های سبک فولادی یا آلومینیومی
• قابلیت نصب روی دیوار، زمین یا پایه‌ های لوله‌ ای
• امکان تنظیم زاویه در برخی مدل‌ ها
• وزن کم و ابعاد فشرده
• مناسب برای پنل‌ های 50W تا 600W

این استراکچرها در پروژه‌ های کوچک کاربرد فراوان دارند و اغلب بدون نیاز به تجهیزات سنگین نصب می‌ شوند.

انواع محل نصب سازه‌ های آف ‌گرید کوچک

نصب روی زمین (Pole Mount یا Ground Bracket)

• نصب روی یک یا دو پایه لوله ‌ای
• مناسب پنل‌ های کوچک
• امکان تنظیم ارتفاع و زاویه
• استفاده در باغ‌ ها، مزارع، چاه‌ های کشاورزی و نقاط کوهستانی

 بر روی دیوار (Wall Mount)

• اقتصادی‌ ترین گزینه
• مناسب برای پنل‌ های سبک
• کاربرد در خانه‌ های روستایی، اتاقک‌ ها، کانکس‌ ها و ویلاها

نصب روی سازه‌ های آماده (Roof Small Mount)

• نصب روی پشت ‌بام‌ های کوچک
• استفاده برای سیستم‌ های روشنایی یا دوربین مداربسته
• عدم نیاز به فونداسیون

این تنوع امکان نصب در هر موقعیت جغرافیایی را فراهم می ‌کند.

کاربردهای رایج

سازه‌ های سبک آف ‌گرید معمولاً برای پروژه‌ های کوچک و مستقل استفاده می ‌شوند، مثل:

• روشنایی محوطه و خیابان
• سیستم‌ های پمپاژ کوچک آب
• تامین برق دوربین ‌های امنیتی
• آنتن‌ های مخابراتی
• ویلاها و خانه‌های روستایی
• سیستم‌های برق اضطراری کوچک
• محوطه‌ سازی و پروژه‌های باغی

در این پروژه‌ها، اولویت نصب سریع، قیمت مناسب و نگهداری پایین است.

اشتباهات رایج در نصب سازه‌ های کوچک

برخلاف اندازه کوچکشان، این استراکچرها اگر اشتباه نصب شوند، می‌ توانند باعث افت راندمان یا آسیب پنل شوند. برخی خطاهای رایج:

• انتخاب سازه ضعیف و بدون مهاربند
• تنظیم‌ نکردن زاویه مناسب
• اتصال غیرایمن به دیوار یا پایه
• بی‌ توجهی به باد شدید
• استفاده از پیچ‌ های نامناسب یا ضدزنگ نبودن اتصالات

نصب اصولی حتی برای مجموعه ‌های کوچک، عمر سیستم را به‌ طور چشمگیری افزایش می‌ دهد.

استراکچرهای آف ‌گرید کوچک بهترین گزینه برای پروژه‌ هایی هستند که به‌ دنبال راهکار سریع، ساده و اقتصادی هستند. این سازه‌ ها با وجود اندازه کوچک، باید با دقت انتخاب شوند تا در برابر باد، بار برف و تغییرات دما ایمن باقی بمانند.

مقایسه انواع استراکچر پنل خورشیدی

برای انتخاب بهترین نوع استراکچر، لازم است تمام گزینه ‌ها را از نظر هزینه، راندمان، استحکام، نیاز به فونداسیون و کاربرد بررسی کنیم. در این بخش، یک مقایسه جامع و کاربردی ارائه می‌ شود تا طراح، مجری یا کارفرما بتواند با دید کامل تصمیم بگیرد.

این مقایسه بر اساس تجربه  پروژه‌ های واقعی و اصول استاندارد طراحی سازه ‌های خورشیدی تهیه شده است.

مقایسه کلی بر اساس ویژگی‌ های اصلی

در ادامه، مهم ‌ترین معیارهای انتخاب انواع استراکچر با یک نگاه ترکیبی بررسی می‌ شوند. این جمع‌ بندی برای متخصصانی که قصد انتخاب سریع و دقیق دارند بسیار کاربردی است.

۱) هزینه اولیه

• زمین ثابت:  کمترین هزینه-اقتصادی‌ ترین گزینه در پروژه‌ های بزرگ
• ردیاب ‌دار:  بالاترین هزینه اولیه
• پشت ‌بام شیبدار : متوسط، بسته به نوع سقف
• پشت ‌بام تخت: متوسط تا بالا (بسته به روش وزنه ‌ای یا بولت‌ دار)
• کارپورت:  هزینه بالا به‌ دلیل سازه سنگین
• پرتابل: کم تا متوسط
• سازه‌ های کوچک آف‌گرید: کمترین هزینه در میان همه مدل‌ ها

۲) راندمان تولید انرژی

• ردیاب‌ دار: بیشترین راندمان (۱۵–۳۵٪ بیشتر از ثابت)
• زمین ثابت: راندمان پایدار و قابل پیش‌ بینی
• پشت ‌بامی تخت: راندمان خوب با زاویه قابل تنظیم
• پشت ‌بامی شیبدار: راندمان تابع زاویه سقف
• کارپورت: راندمان عالی با امکان زاویه ‌گذاری
• پرتابل و آف‌گرید:  مناسب پروژه‌ های کوچک، نه بهینه ‌سازی حداکثری

۳) مقاومت در برابر باد

• زمین ثابت:  بسیار بالا
• ردیاب ‌دار:  بالا اما نیازمند طراحی دقیق
• بام تخت: وابسته به وزن وزنه یا اتصالات
• بام شیبدار: وابسته به کیفیت اتصال به تیرها
• کارپورت: بسیار بالا به دلیل ستون‌ ها و مهاربندها
• پرتابل:  متوسط، نیازمند مهاربندی برای مناطق بادخیز
• آف‌گرید کوچک : متوسط، متناسب با ابعاد

۴) نیاز به فونداسیون

• زمین ثابت: نیازمند فونداسیون رَمِدی یا شمع ‌کوب
• ردیاب ‌دار: نیازمند فونداسیون قوی ‌تر
• پشت ‌بام شیبدار : بدون فونداسیون
• پشت ‌بام تخت:  بدون فونداسیون (در Ballasted)
• کارپورت:  نیازمند فونداسیون سنگین
• پرتابل:  بدون فونداسیون
• آف‌گرید کوچک:  معمولاً بدون فونداسیون

۵) کاربردهای مناسب

• زمین ثابت: نیروگاه‌ های بزرگ، زمین‌ های وسیع
• ردیاب ‌دار : پروژه‌ های Utility Scale در زمین‌ های ارزشمند
• بام شیبدار: خانه‌ ها، سوله‌ ها، کارخانجات
• بام تخت: ساختمان‌ های شهری و اداری
• کارپورت: پارکینگ‌ ها و محوطه ‌های بدون سایه ‌بان
• پرتابل:  پروژه ‌های موقت، امدادی، بیابانی
• آف‌گرید کوچک:  مصارف کوچک و سیستم‌ های مستقل

جدول مقایسه انواع استراکچر

نوع استراکچر	هزینه	راندمان	مقاومت باد	نیاز به فونداسیون	بهترین کاربرد
زمین ثابت	کم	خوب	بسیار بالا	دارد	نیروگاه‌ های بزرگ
ردیاب ‌دار	زیاد	بسیار عالی	بالا (در صورت طراحی صحیح)	دارد (قوی)	نیروگاه‌ های Utility
بام شیبدار	متوسط	خوب (تابع شیب)	بالا	ندارد	پروژه‌ های شهری / سوله
بام تخت	متوسط	خوب	متوسط تا بالا	ندارد	ساختمان‌ های شهری
کارپورت	بالا	عالی	بسیار بالا	دارد	پارکینگ‌ ها / محوطه‌ ها
پرتابل	کم تا متوسط	معمولی	متوسط	ندارد	پروژه‌ های موقت
آف‌گرید کوچک	کم	معمولی	متوسط	ندارد	روشنایی/چاه/دوربین

جمع ‌بندی مقایسه

• اگر اولویت قیمت باشد، سازه‌ های زمین ثابت و آف‌گرید کوچک مناسب ‌اند.
• درصورتی اولویت حداکثر راندمان باشد ، ردیاب ‌دار انتخاب اول است.
• اگر پروژه روی بام باشد، نوع سازه براساس شیب بام انتخاب می‌ شود.
• در شرایطی کخ هدف استفاده دوگانه از فضا باشد ،  کارپورت خورشیدی بهترین عملکرد را دارد.
• اگر پروژه موقت یا قابل‌ حمل باشد، سازه پرتابل مناسب ‌ترین گزینه است.

عوامل مهم در انتخاب بهترین نوع استراکچر پنل خورشیدی

انتخاب استراکچر مناسب تنها با نگاه ‌کردن به نوع سقف یا زمین انجام نمی‌ شود. یک متخصص واقعی قبل از پیشنهاد سازه، مجموعه‌ ای از عوامل فنی، محیطی و اقتصادی را بررسی می‌ کند تا مطمئن شود انتخاب نهایی بالاترین راندمان، بیشترین ایمنی و کمترین هزینه نگهداری را برای پروژه فراهم می‌ کند.

در این بخش، مهم‌ ترین پارامترهایی که باید قبل از تصمیم‌ گیری بررسی شوند را به‌ صورت کامل و کاربردی توضیح می‌ دهیم.

نوع پروژه و مقیاس آن

اولین معیار انتخاب سازه، نوع و ظرفیت پروژه است:

• نیروگاه‌ های ۱ تا چند ۱۰۰ مگاوات: بهترین گزینه ، زمین‌ محور ثابت یا ردیاب ‌دار است.
• پروژه‌ های صنعتی و سوله‌ ها:  پشت ‌بامی شیبدار مناسب است.
• ساختمان‌ های شهری:  پشت ‌بامی تخت کاربرد بیشتری دارد.
• کارفرمایانی که فضای پارکینگ دارند: کارپورت
• پروژه‌ های موقت یا فصلی: سازه پرتابل
• مصارف کوچک: سازه‌ های آف‌گرید کوچک

مقیاس پروژه تعیین می‌ کند چه سازه‌ ای از نظر هزینه و راندمان برای شما بهینه است.

شرایط زمین یا محل نصب

هر زمین شرایط فیزیکی و مکانیکی خاص خود را دارد:

• سخت یا نیمه ‌سخت: مناسب برای فونداسیون رمِدی
• نرم یا سست: نیازمند شمع‌ کوبی یا پایه‌ های تقویتی
• سنگلاخی یا کوهستانی: فونداسیون بتن حجمی
• پشت ‌بام شهری: نیاز به بررسی تحمل بار مرده

تحلیل صحیح جنس خاک می‌ تواند ده ‌ها میلیون تومان از هزینه فونداسیون کم یا اضافه کند.

شرایط باد و بار برف

بار باد مهم‌ ترین عامل تعیین‌ کننده نوع سازه است.
هر منطقه بر اساس ارتفاع شهر و الگوی اقلیمی، سرعت باد مشخصی دارد.

• مناطق بادخیز: سازه زمین ثابت یا کارپورت تقویت‌ شده
• مناطق با باد متوسط: بام تخت و شیبدار
• مناطق کم باد: سازه‌های پرتابل یا کوچک‌ آف‌گرید نیز پایدار هستند

بار برف نیز در مناطق سردسیر باید به دقت محاسبه شود تا زاویه و فواصل ردیف‌ ها به‌ درستی تعیین گردد.

زاویه تابش و بهره‌ برداری راندمانی

انتخاب سازه‌ ای که امکان تنظیم زاویه یا تعیین زاویه ثابت بهینه داشته باشد، می‌ تواند راندمان سالانه را تا ۱۵٪ جا به‌ جا کند.

• پروژه ‌های ساختمانی : زاویه محدود
• پروژه‌ های زمین ثابت:  قابل تنظیم قبل از نصب
• سازه ردیاب ‌دار:  تنظیم دائمی و هوشمند

هدف پروژه (پیک زمستان، پیک تابستان یا میانگین سالانه) زاویه بهینه را تعیین می ‌کند.

فضای موجود (Footprint)

گاهی نوع سازه فقط به‌ خاطر فضای موجود انتخاب می ‌شود:

• اگر زمین وسیع باشد: سازه ثابت مناسب ‌تر است.
• زمین ارزشمند یا محدود باشد:  ردیاب ‌دار
• در صورتی که فقط پشت ‌بام باشد:  سازه پشت‌ بامی
• اگر پارکینگ دارید:  کارپورت بهترین بهره‌ وری فضا را دارد.

استفاده بهینه از فضای محدود، یک اصل کلیدی در طراحی مدرن نیروگاه ‌های خورشیدی است.

بودجه و هزینه چرخه عمر (LCOE)

گاهی سازه ‌ای با هزینه اولیه بیشتر، در طول سال هزینه تولید برق را کاهش می ‌دهد.

• ردیاب ‌دار: هزینه اولیه بیشتر
• زمین ثابت: هزینه اولیه کم
• کارپورت: سرمایه‌ گذاری بیشتر
• هدف پروژه:  کمترین هزینه تولید برق در طول عمر نیروگاه.

پیچیدگی اجرا و سرعت نصب

یکی از مهم ‌ترین عوامل در پروژه‌ های بزرگ، زمان است:

• زمین ثابت : سریع‌ ترین اجرا
• پشت ‌بامی : متوسط
• کارپورت : نیازمند دقت و زمان بیشتر
• ردیاب ‌دار : پیچیدگی بالا، نیازمند تیم متخصص
• پرتابل : سریع ‌ترین نصب برای پروژه‌ های کوچک

سرعت نصب گاهی تعیین ‌کننده نوع سازه است؛ مخصوصاً در پروژه‌ هایی با زمان ‌بندی فصلی.

شرایط اقلیمی و خوردگی محیطی

هرچه رطوبت یا خوردگی محیط بیشتر باشد، نوع سازه تغییر می‌ کند:

• مناطق ساحلی :  گالوانیزه گرم الزامی
• مناطق صنعتی : پوشش قوی ضدخوردگی
• مناطق خشک و کویری : سازه ‌های سبک نیز عملکرد مناسبی دارند.

انتخاب پوشش صحیح، عمر سازه را چند برابر افزایش می ‌دهد.

مقایسه انواع استراکچر خوب است؛ اما انتخاب صحیح زمانی اتفاق می ‌افتد که تمام عوامل بالا، نوع پروژه، باد، برف، زمین، بودجه، زاویه، اقلیم و سرعت اجرا، به ‌صورت همزمان بررسی شوند.

هیچ ‌کدام از انواع استراکچر به‌طور مطلق بهترین نیستند؛ بهترین سازه، سازه‌ای است که با شرایط دقیق پروژه هم ‌خوانی کامل داشته باشد.

انتخاب استراکچر مناسب برای پنل خورشیدی، بیش از آنکه یک تصمیم ساده باشد، یک فرایند مهندسی دقیق است؛ فرایندی که اگر درست انجام شود، سال‌ ها تولید پایدار انرژی و کاهش هزینه‌ های نگهداری را تضمین می‌ کند.

در این مقاله، تمام انواع استراکچرهای رایج از استراکچرهای زمینی ثابت و ردیاب‌ دار گرفته تا پشت‌ بامی، کارپورت، پرتابل و سازه‌ های کوچک آف‌گرید، را از زاویه نگاه یک متخصص سازه بررسی کردیم. هدف این بود که شما بتوانید با دیدی عمیق و کاربردی، مناسب‌ ترین گزینه را برای پروژه خود انتخاب کنید.

تجربه نشان داده است که کیفیت استراکچر همان اندازه اهمیت دارد که کیفیت پنل، اینورتر یا کابل‌ کشی اهمیت دارند. یک سازه ضعیف یا طراحی نشده، می‌ تواند:

• راندمان نیروگاه را کاهش دهد.
• در بادهای شدید خطرساز شود.
• هزینه تعمیرات را افزایش دهد.
• عمر مفید پنل‌ ها را کم کند.

در مقابل، یک استراکچر استاندارد و مهندسی‌ شده:

• زاویه بهینه را تضمین می‌ کند.
• پایداری نیروگاه را بالا می‌ برد.
• نیاز به تعمیرات را نزدیک به صفر می‌ کند.
• عمر پروژه را چند دهه افزایش می‌ دهد.

اگر در مرحله انتخاب سازه هستید، بهترین کار این است که نوع پروژه، زمین، باد، زاویه، بودجه و اهداف راندمانی را کنار هم قرار دهید و تصمیمی بگیرید که با تمام این پارامترها هم‌ خوانی داشته باشد.

هر پروژه شرایط خاص خود را دارد؛ بنابراین هیچ سازه‌ ای برای همه پروژه‌ ها بهترین نیست، بلکه بهترین سازه، سازه‌ ای است که برای همان پروژه مهندسی‌ شده باشد.

در نهایت، امید است این راهنما بتواند در مسیر انتخاب هوشمندانه و اصولی، شما را چند قدم جلوتر قرار دهد و به شما دیدی کامل‌ تر نسبت به ساختارهای نصب پنل خورشیدی بدهد.

دنیای انرژی خورشیدی روز به‌ روز در حال توسعه است؛ و انتخاب سازه مناسب، نخستین قدم برای ایجاد یک سیستم پایدار، بهینه و قابل اتکاست.
